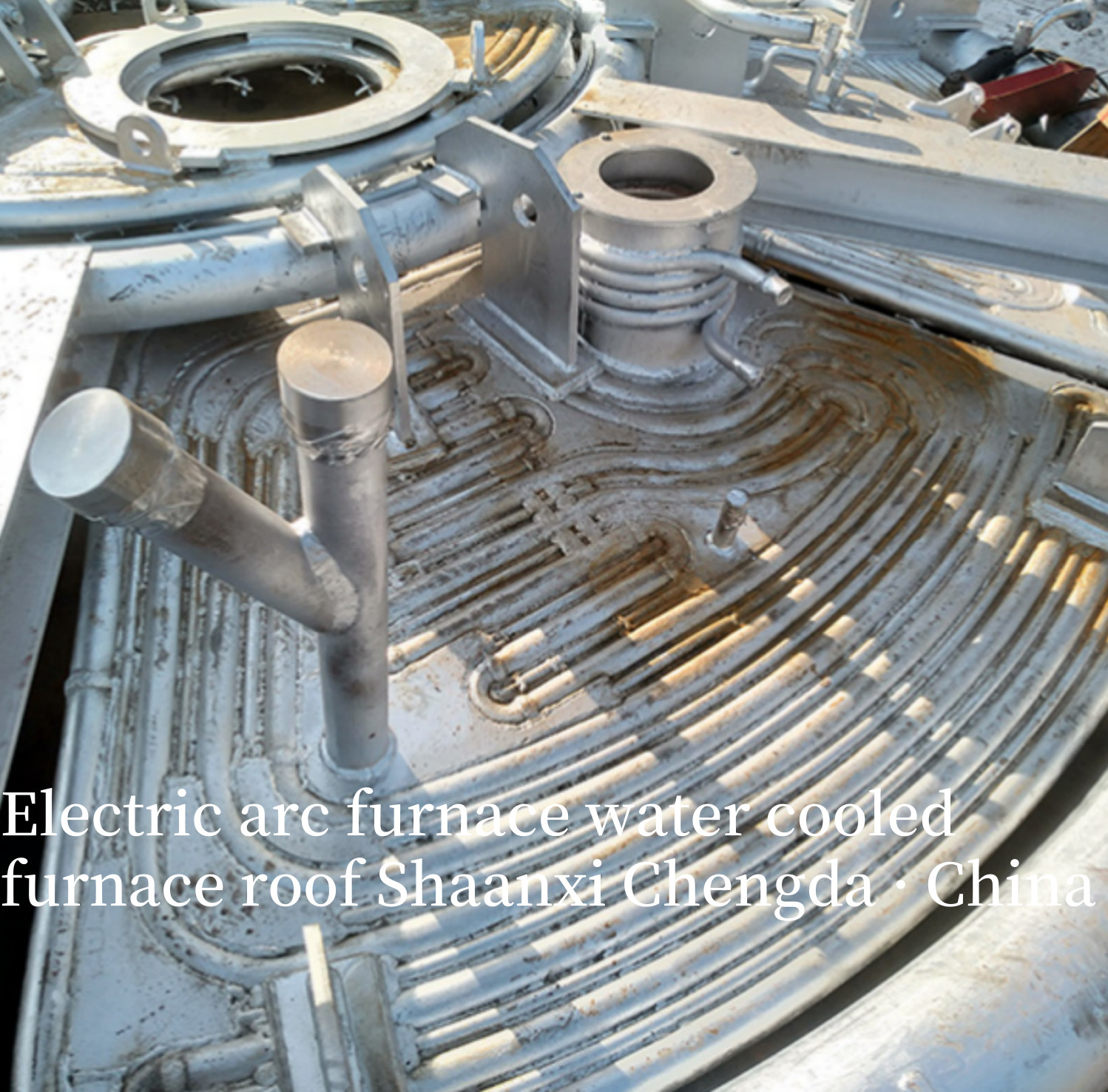

Lửa điện lò cung nước làm mát nắp với hệ thống làm mát tiên tiến

  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
Nguồn gốc Shaanxi, Trung Quốc
Hàng hiệu Shaanxi Chengda
Chứng nhận ISO9001
Số mô hình mái lò làm mát bằng nước
Số lượng đặt hàng tối thiểu 1 bộ
Giá bán The price will be negotiated based on the technical requirements and supply scope of Party A
chi tiết đóng gói Thảo luận theo các yêu cầu cụ thể của bên A
Thời gian giao hàng 2 tháng
Điều khoản thanh toán L/C,D/A,D/P,T/T,Western Union,MoneyGram
Khả năng cung cấp Hoàn thành chuỗi cung ứng sản xuất, cung cấp đúng hạn và đáp ứng các tiêu chuẩn chất lượng
Thông tin chi tiết sản phẩm
Làm nổi bật

mái lò cung điện

,

Cửa lò cung điện mái nhà làm mát bằng nước

,

Hệ thống làm mát tiên tiến mái nhà làm mát bằng nước
Để lại lời nhắn
Mô tả sản phẩm

Nắp lò điện hồ quang làm mát bằng nước



Nắp làm mát bằng nước của Lò điện hồ quang

Nắp làm mát bằng nước của lò điện hồ quang (EAF) là một thành phần bảo vệ nhiệt và kiểm soát quy trình quan trọng đối với lò điện hồ quang—thiết bị được sử dụng rộng rãi trong luyện thép, tinh luyện hợp kim sắt và luyện kim loại màu. Nó thay thế các nắp gạch chịu lửa truyền thống bằng một cấu trúc tuần hoàn nước kín để bịt kín đỉnh lò, cách ly bức xạ hồ quang nhiệt độ cao và quản lý khí lò. Thành phần này tác động trực tiếp đến hiệu quả năng lượng, an toàn và hiệu suất môi trường của EAF, khiến nó không thể thiếu đối với các hoạt động EAF hiệu quả cao hiện đại.

1. Chức năng cốt lõi & Nguyên tắc hoạt động

Chức năng cốt lõi

Không giống như các nắp lò công nghiệp thông thường, nắp làm mát bằng nước EAF được thiết kế để chịu được các điều kiện khắc nghiệt (nhiệt độ hồ quang cao, văng bắn kim loại nóng chảy và khí lò ăn mòn), với bốn chức năng chính:
  • Che chắn nhiệt độ cao: Chống lại sự bào mòn trực tiếp từ bức xạ hồ quang 1600-2200°C và văng bắn thép/xỉ nóng chảy, ngăn ngừa biến dạng hoặc cháy vỏ thép của EAF và kéo dài tuổi thọ của thân lò.
  • Niêm phong & Thu hồi khí lò: Đối với các EAF kín hiện đại (ví dụ: EAF siêu công suất cao để luyện thép), nó tạo thành một không gian kín khí với thân lò để thu thập khí lò giàu CO. Khí này được tái sử dụng làm nhiên liệu (giảm tiêu thụ năng lượng) hoặc được xử lý để đáp ứng các tiêu chuẩn phát thải, tránh rò rỉ khí độc.
  • Giảm thất thoát nhiệt: Cấu trúc làm mát bằng nước giảm thiểu sự tản nhiệt trên đỉnh—so với các nắp chịu lửa truyền thống, nó cắt giảm thất thoát nhiệt từ 35%-55%, cải thiện hiệu suất nhiệt của EAF và giảm tiêu thụ điện (thường là 30-60 kWh/tấn thép).
  • Tính linh hoạt trong vận hành: Hỗ trợ việc đóng/mở thường xuyên (để nạp phế liệu, điều chỉnh điện cực và rót) trong khi vẫn duy trì sự ổn định về cấu trúc, giảm thời gian ngừng hoạt động để bảo trì hoặc chuyển đổi quy trình.

Nguyên tắc hoạt động

Nó hoạt động theo nguyên tắc truyền nhiệt liên tục thông qua tuần hoàn nước làm mát, đảm bảo nắp vẫn nằm trong phạm vi nhiệt độ an toàn (thành ngoài ≤80°C) ngay cả trong điều kiện lò khắc nghiệt:
  1. Cấu trúc bên trong của nắp (tấm rỗng hoặc cuộn dây nhúng) được kết nối với một hệ thống làm mát kín bên ngoài (bao gồm bơm nước, bộ trao đổi nhiệt và bình giãn nở).
  2. Nước làm mát nhiệt độ thấp (30-40°C, thường được làm mềm hoặc khử khoáng để tránh đóng cặn) được bơm vào các kênh bên trong của nắp.
  3. Nhiệt độ cao từ lò (bức xạ hồ quang, khí lò nóng) được hấp thụ bởi thành bên trong của nắp và truyền sang nước làm mát đang chảy.
  4. Nước nóng (50-60°C) chảy ra khỏi nắp, được làm mát bằng bộ trao đổi nhiệt (hoặc tháp giải nhiệt) và được tái chế trở lại nắp—tạo thành một chu trình tản nhiệt liên tục, tiết kiệm năng lượng.

2. Thiết kế kết cấu & Lựa chọn vật liệu

Nắp làm mát bằng nước EAF có thiết kế mô-đun, cường độ cao, với các vật liệu được chọn để cân bằng khả năng chịu nhiệt, chống ăn mòn và ổn định cơ học.
Thành phần kết cấu Chức năng Vật liệu điển hình Xem xét thiết kế
Khung thân nắp Hỗ trợ toàn bộ kết cấu, kết nối với cơ chế nâng Thép hợp kim thấp Q355B (độ bền kéo cao, khả năng hàn tốt) hoặc thép 16Mn Làm dày đến 12-16 mm để chịu được ứng suất cơ học trong quá trình nâng/khóa
Tấm/Cuộn dây làm mát bằng nước Bộ phận hấp thụ nhiệt cốt lõi, tạo thành lớp trong/ngoài của nắp - Lớp bên trong: thép không gỉ 316L (chống ăn mòn từ khí lò có tính axit, ví dụ: SO₂)

- Lớp bên ngoài: Thép carbon (tiết kiệm chi phí, cho môi trường nhiệt độ thấp)		 Tấm: dày 8-12 mm, với khoảng cách 150-200 mm giữa các kênh bên trong để tránh các điểm nóng

Cuộn dây: Ống thép liền mạch Φ38-57 mm (thép 20#) để dòng nước chảy đều
Lỗ điện cực & Phớt Chứa các điện cực than chì, ngăn ngừa rò rỉ khí Đóng gói than chì nhiệt độ cao + vòng áp suất bằng thép không gỉ Các lỗ được lót bằng ống lót chống mài mòn (để chống ma sát điện cực) và có các phớt có thể điều chỉnh để thay đổi đường kính điện cực
Cơ chế nâng/khóa Cho phép đóng/mở nắp, đảm bảo áp suất bịt kín Bản lề bằng thép hợp kim + xi lanh thủy lực (hoặc bộ truyền động khí nén) Được trang bị cảm biến vị trí để tránh sai lệch; lực khóa ≥0,1 MPa để đảm bảo độ kín khí
Các khớp nối vào/ra nước Kết nối với hệ thống làm mát bên ngoài Khớp nối nhanh bằng thép không gỉ 304 (với phớt O-ring để chống rò rỉ) Được thiết kế với van một chiều để ngăn dòng nước chảy ngược trong quá trình tắt máy
Lớp cách nhiệt Giảm thất thoát nhiệt bên ngoài (thành ngoài) Chăn sợi gốm (dày 100-150 mm, chịu được 800°C) Được áp dụng cho khung bên ngoài để bảo vệ các bộ phận nâng và cải thiện sự an toàn cho người vận hành

3. Các thông số kỹ thuật chính

Các thông số được tùy chỉnh dựa trên công suất của EAF (ví dụ: EAF luyện thép 50t, 100t, 200t) và các yêu cầu quy trình (ví dụ: siêu công suất cao, sản xuất thép carbon thấp). Các thông số cốt lõi bao gồm:
Loại thông số Chỉ số cụ thể Giá trị điển hình cho EAF luyện thép 100t
Hệ thống nước làm mát Nhiệt độ đầu vào

Nhiệt độ đầu ra

Áp suất nước

Tốc độ dòng chảy của nước		 ≤40°C

≤60°C

0,5-0,7 MPa

120-150 m³/h
Hiệu suất kết cấu Nhiệt độ chịu đựng tối đa (thành trong)

Hệ số tản nhiệt

Tỷ lệ rò rỉ niêm phong		 2200°C

≤120 W/(m²·K)

≤0,05% (khí lò)
Thông số hoạt động Tốc độ nâng

Áp suất khóa

Tuổi thọ		 0,8-1,2 m/phút

0,12-0,15 MPa

3-5 năm
Thông số kích thước Đường kính (đối với EAF hình tròn)

Trọng lượng

Đường kính lỗ điện cực		 4,5-5,5 m

8-12 tấn

Φ400-600 mm

4. Kịch bản ứng dụng & Ưu điểm về hiệu suất

Nó được sử dụng rộng rãi trong các loại EAF khác nhau, với các thiết kế phù hợp cho các mục tiêu luyện kim khác nhau:
Loại ứng dụng EAF Tính năng thiết kế tùy chỉnh Ưu điểm về hiệu suất
EAF luyện thép (siêu công suất cao, UHP) Tốc độ dòng chảy nước lớn (để xử lý nhiệt hồ quang cao), phớt điện cực gia cố (để thu hồi CO) Giảm tiêu thụ điện luyện thép từ 40-60 kWh/tấn; tỷ lệ thu gom khí lò ≥98%
EAF tinh luyện hợp kim sắt (ví dụ: ferocrom carbon thấp) Tấm bên trong chống ăn mòn (để chống xỉ giàu crom), cấu trúc nhỏ gọn Kéo dài tuổi thọ nắp lên 4-5 năm; giảm tổn thất crom trong quá trình tinh luyện từ 1-2%
EAF luyện kim loại màu (ví dụ: luyện hợp kim đồng) Tấm hợp kim chịu nhiệt (để chịu được 2000°C+), bề mặt bên trong dễ làm sạch Ngăn ngừa ô nhiễm hợp kim từ vật liệu nắp; đơn giản hóa việc bảo trì
So với các nắp gạch chịu lửa truyền thống, những ưu điểm của nó là đáng kể:
Số liệu hiệu suất Nắp làm mát bằng nước Nắp chịu lửa truyền thống
Tuổi thọ 3-5 năm 1-3 tháng (yêu cầu thay thế thường xuyên)
Thất thoát nhiệt Giảm 35-55% Cao (chiếm 20-30% tổng thất thoát nhiệt)
Tần suất bảo trì 2-3 lần/năm 1-2 lần/tháng
Niêm phong khí lò Tỷ lệ rò rỉ ≤0,05% Kém (tỷ lệ rò rỉ ≥5%)

5. Bảo trì hàng ngày & Xử lý sự cố

Để đảm bảo hoạt động an toàn và ổn định, cần phải bảo trì hàng ngày nghiêm ngặt và giải quyết sự cố kịp thời:

Bảo trì hàng ngày (Mỗi ca)

  1. Kiểm tra hệ thống làm mát: Theo dõi nhiệt độ đầu vào/đầu ra của nước, áp suất và tốc độ dòng chảy. Nếu nhiệt độ đầu ra vượt quá 60°C hoặc áp suất giảm ≥0,1 MPa, hãy dừng lò để kiểm tra tắc nghẽn hoặc rò rỉ đường ống.
  2. Kiểm tra niêm phong: Sử dụng máy dò khí để kiểm tra rò rỉ khí lò tại các lỗ điện cực và các cạnh nắp. Thay thế bao bì than chì hoặc miếng đệm bị lão hóa nếu phát hiện rò rỉ.
  3. Kiểm tra kết cấu: Sử dụng nhiệt kế hồng ngoại để quét thân nắp—nhiệt độ cục bộ vượt quá 100°C cho thấy khả năng tắc nghẽn đường ống hoặc thiếu nước.
  4. Kiểm tra cơ chế nâng: Kiểm tra xi lanh thủy lực và bản lề để bôi trơn; đảm bảo các cảm biến vị trí hoạt động bình thường để tránh sai lệch.

Các lỗi thường gặp & Giải pháp

Hiện tượng lỗi Nguyên nhân có thể Giải pháp
Quá nhiệt cục bộ (≥100°C) Tắc nghẽn đường ống nước (đóng cặn hoặc tích tụ xỉ) 1. Dừng lò và xả đường ống bằng axit clohydric 5-8% (để loại bỏ cặn); 2. Thay thế các đường ống bị tắc nghiêm trọng.
Rò rỉ khí lò tại các lỗ điện cực Bao bì than chì bị mòn, vòng áp suất lỏng lẻo 1. Siết chặt vòng áp suất; 2. Thay thế bao bì bằng vật liệu than chì nhiệt độ cao.
Giảm áp suất nước làm mát Đường ống bị vỡ (mỏi nhiệt độ cao) hoặc khớp nối bị lỏng 1. Cách ly nắp khỏi hệ thống làm mát; 2. Hàn các đường ống bị vỡ hoặc thay thế các khớp nối bị lỗi.
Cơ chế nâng bị kẹt Mòn bản lề, bôi trơn không đủ 1. Làm sạch bản lề và bôi mỡ bôi trơn nhiệt độ cao (ví dụ: molybdenum disulfide); 2. Thay thế các bộ phận bị mòn.


Có nhiều loại kết cấu nắp lò của lò điện hồ quang, Có thể được chọn theo công suất khác nhau của lò điện hồ quang.

1. Nắp lò kiểu gạch

2. Nắp lò làm mát bằng nước kiểu hộp

3. Nắp lò làm mát bằng nước kiểu ống

4. Nắp lò phun sương
Trong số đó, nắp lò kiểu gạch phù hợp với lò hồ quang công suất thông thường.
Nắp lò làm mát bằng nước kiểu hộp phù hợp với lò hồ quang công suất cao
Nắp lò làm mát bằng nước kiểu ống chủ yếu được sử dụng trong lò điện hồ quang siêu công suất cao và nắp lò phun sương có phạm vi ứng dụng rộng và về cơ bản không bị giới hạn bởi công suất.
Trong thiết kế lò điện hồ quang DC siêu công suất cao, nắp lò làm mát bằng nước kiểu ống với hiệu quả làm mát tốt và được sử dụng rộng rãi nhất được chọn.


Sơ đồ kết cấu nắp làm mát bằng nước:


Lửa điện lò cung nước làm mát nắp với hệ thống làm mát tiên tiến 0
