Cánh tay chéo dẫn điện
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Shaanxi Chengda |
| Chứng nhận | ISO 9001 |
| Số mô hình | Đàm phán dựa trên năng lực xử lý thiết bị |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | The price will be negotiated based on the technical requirements and supply scope of Party A |
| chi tiết đóng gói | Thảo luận theo yêu cầu cụ thể của Bên A |
| Thời gian giao hàng | 2 tháng |
| Điều khoản thanh toán | L/C,D/P,T/T,Western Union |
| Khả năng cung cấp | Hoàn thiện chuỗi cung ứng sản xuất, cung ứng đúng thời gian, đạt tiêu chuẩn chất lượng |
Thông tin chi tiết sản phẩm
| Bảo hành | 1 năm | Chức năng | Thay thế/Sửa chữa |
|---|---|---|---|
| Ứng dụng | khai thác vàng; nạo vét đuôi | Khả năng chịu tải | 30t |
| Khoảng giá | Thay đổi theo từng phần | Độ bền | Cao |
| Làm nổi bật | Phân phụ tùng Cross Arm dẫn điện,Cross Arm linh kiện điện,Conduct Cross Arm với bảo hành |
||
Mô tả sản phẩm

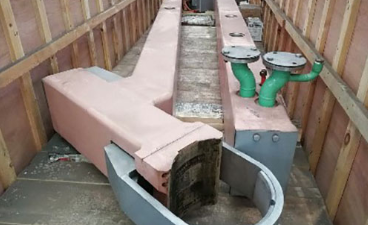

Cánh tay chéo dẫn điện
1. Tổng quan về sản phẩm
Cánh tay dẫn điện, còn được gọi là cánh tay dẫn điện, là thành phần chính cốt lõi của hệ thống nâng điện cực cho lò hồ quang chìm, lò nung hợp kim sắt, lò silicon công nghiệp, lò nung cacbua canxi và lò tinh chế kín. Nó tích hợp hai chức năng cốt lõi: hỗ trợ cơ điện cực & truyền tải dòng điện lớn, kết nối cáp làm mát bằng nước ở một đầu và kẹp điện cực ở đầu kia.
Cấu trúc lưới ngắn tách biệt truyền thống sử dụng các ống đồng dẫn điện độc lập cộng với các dầm đỡ bằng thép, có bố cục phức tạp, nhiều bộ phận cách điện, trở kháng mạch cao, sinh nhiệt nghiêm trọng và tổn thất điện năng lớn. Cánh tay chéo dẫn điện làm mát bằng nước tích hợp của chúng tôi sử dụng cấu trúc hộp rỗng composite thép đồng hoặc composite thép nhôm với các kênh nước làm mát tuần hoàn tích hợp. Nó loại bỏ nhiều bộ phận dẫn điện và cách điện trung gian, rút ngắn đáng kể đường dẫn điện, giảm hiệu ứng bề mặt và tổn thất trở kháng, ổn định hoạt động hồ quang và cắt giảm đáng kể mức tiêu thụ điện năng nấu chảy. Nó được kết hợp rộng rãi với các lò điện luyện kim toàn chuỗi 6.300kVA–63.000kVA, phần nâng cấp cốt lõi để chuyển đổi tiết kiệm năng lượng mạng ngắn của các doanh nghiệp luyện kim.
2. Phân loại sản phẩm chính
2.1 Tay đỡ dẫn điện làm mát bằng nước bằng hỗn hợp thép đồng (Mẫu tiêu chuẩn cao cấp)
- Chất liệu: Tấm hợp chất bằng đồng không có oxy có độ dẫn điện cao + thép carbon cường độ cao, hàn hộp rỗng tích hợp, kênh nước làm mát mê cung hai lớp tích hợp
- Lò đối ứng: 16.500–63.000kVA Lò hồ quang chìm kín vừa và lớn, lò silicon công nghiệp, lò luyện hợp kim sắt
- Ưu điểm cốt lõi: Điện trở suất cực thấp, khả năng mang dòng tuyệt vời, độ cứng kết cấu chắc chắn, độ rung nhỏ khi nâng điện cực; Làm mát nước bên trong đồng đều, nhiệt độ bề mặt thấp, tuổi thọ cao đồng bộ với thân lò
- Ứng dụng: Lò nung kín hoàn toàn, công suất cao, dòng điện cao với các yêu cầu nghiêm ngặt về tiết kiệm năng lượng và bảo vệ môi trường
2.2 Cánh tay dẫn điện bằng hỗn hợp nhôm-thép (Mẫu nhẹ, tiết kiệm chi phí)
- Chất liệu: Tấm thép mạ nhôm dẫn điện có độ tinh khiết cao, cấu trúc làm mát bằng nước dạng hộp rỗng nhẹ
- Lò đối ứng: 6.300–25.000kVA lò nung canxi cacbua vừa và nhỏ, lò silicomanganese, lò ferronickel
- Ưu điểm cốt lõi: Trọng lượng bản thân nhẹ, tải trọng nâng nhỏ của hệ thống thủy lực điện cực, chi phí sản xuất thấp, vận chuyển và lắp đặt dễ dàng
- Ứng dụng: Lò điện công suất vừa và nhỏ dạng hở và nửa kín với tải nhiệt vừa phải
2.3 Tay chéo dẫn điện tất cả trong một mạng ngắn tích hợp (Mẫu thông minh cao cấp)
- Cấu hình nâng cấp: Tấm đế đồng dẫn điện phía sau tích hợp, cảm biến phát hiện nhiệt độ và dòng nước tích hợp, mặt bích kết nối cách điện cường độ cao, giao diện giữ điện cực thay đổi nhanh tích hợp
- Lò phù hợp: Lò luyện kim không người lái thông minh cực lớn 33.000–63.000kVA
- Ưu điểm cốt lõi: Bố trí lưới ngắn tổng thể đơn giản, ít khớp nối hơn, điện trở tiếp xúc thấp hơn; giám sát trạng thái làm mát theo thời gian thực, cảnh báo quá nhiệt tự động, bảo trì trực tuyến thuận tiện
3. Cấu trúc cốt lõi & Nguyên tắc làm việc
Toàn bộ cánh tay dẫn điện bao gồm năm cụm lõi: thân cánh tay dẫn điện composite, kênh làm mát nước tuần hoàn bên trong, tấm chuyển tiếp dẫn điện phía sau, đầu nối kẹp điện cực phía trước và đế đỡ cách điện.
- Thân cánh tay dẫn điện composite
Thông qua tấm composite hai lớp đồng / nhôm-thép. Lớp đồng/nhôm đảm nhận việc dẫn dòng điện lớn, trong khi lớp thép cung cấp độ bền chịu lực cơ học. Cấu trúc hộp hình chữ nhật rỗng tối ưu hóa việc phân phối dòng điện và triệt tiêu hiệu ứng da.
- Kênh làm mát nước tuần hoàn kín
Thiết kế kênh nước mê cung tách biệt độc lập giúp loại bỏ hiện tượng quá nhiệt của nước chết cục bộ. Nước làm mát lưu thông bên trong thân cánh tay để liên tục lấy đi nhiệt lượng joule sinh ra bởi dòng điện cao, giữ nhiệt độ bề mặt cánh tay ở mức dưới giới hạn an toàn, tránh lão hóa lớp cách điện và biến dạng nhiệt.
- Tấm chuyển tiếp dẫn điện phía sau
Tấm đồng dày được hàn liền khối, kết nối trực tiếp với các đầu cáp làm mát bằng nước, diện tích tiếp xúc lớn, phân bố dòng điện đồng đều và điện trở tiếp xúc cực thấp.
- Đầu kết nối kẹp phía trước
Bề mặt lắp được gia công chính xác phù hợp với giá đỡ điện cực, cấu trúc khóa đáng tin cậy, lực kẹp ổn định để tránh lệch điện cực và rung hồ quang.
- Cơ sở hỗ trợ cách nhiệt
Các khối cách nhiệt tích hợp chịu nhiệt độ cao cách ly cánh tay đòn tích điện khỏi cột nâng điện cực, loại bỏ rủi ro rò rỉ điện và đoản mạch của toàn bộ hệ thống nâng.
4. Ưu điểm của sản phẩm cốt lõi
4.1 Trở kháng thấp & Tiết kiệm năng lượng đáng kể
Cấu trúc dẫn điện tích hợp giúp rút ngắn đường truyền dòng điện, loại bỏ các ống đồng trung gian dư thừa và các bộ phận cách điện, làm suy yếu hiệu ứng bề mặt một cách hiệu quả, giảm trở kháng mạng ngắn từ 30%–50%. Tiêu thụ điện năng luyện kim giảm rõ rệt khi vận hành đầy tải trong thời gian dài, mang lại lợi ích kinh tế vượt trội.
4.2 Độ cứng kết cấu cao và điều kiện nấu chảy ổn định
Cấu trúc hỗn hợp hộp rỗng có khả năng chống uốn mạnh và hiệu suất chống rung. Nâng và hạ điện cực chạy trơn tru mà không bị rung lắc mạnh, quá trình đốt hồ quang ổn định, trường nhiệt độ lò đồng đều, giảm biến động thành phần hợp kim, năng suất thành phẩm được cải thiện.
4.3 Tích hợp làm mát bằng nước, tuổi thọ cao
Hệ thống làm mát cưỡng bức bằng nước bên trong bao quanh toàn bộ kiểm soát mức tăng nhiệt độ tổng thể của cánh tay chéo, tránh tình trạng quá nhiệt cục bộ của lớp dẫn điện. Xử lý bề mặt chống mài mòn và chống oxy hóa, tuổi thọ dài hơn nhiều so với cấu trúc chùm dẫn điện tách biệt truyền thống, giảm mất thời gian ngừng hoạt động thay thế thường xuyên.
4.4 Đơn giản hóa bố cục mạng ngắn, chi phí bảo trì thấp hơn
Loại bỏ các thành phần dẫn điện trung gian phức tạp, ít mặt bích kết nối và điểm bịt kín hơn; Cấu trúc phân chia mô-đun cho phép tháo rời và thay thế một phần mà không cần tháo toàn bộ tay đòn, việc kiểm tra và bảo trì hàng ngày thuận tiện hơn, tiêu thụ ít phụ tùng thay thế hơn.
4.5 Thiết kế nhẹ, tải trọng nâng nhỏ
Mô hình hỗn hợp nhôm-thép giúp giảm đáng kể trọng lượng bản thân, giảm nhu cầu năng lượng đầu ra của xi lanh nâng thủy lực điện cực, kéo dài tuổi thọ của trạm thủy lực và các bộ phận cơ khí nâng.
4.6 Bảo vệ nhiều lớp an toàn và đáng tin cậy
Được trang bị cụm cách nhiệt hiệu suất cao giữa tay đòn và khung nâng để tránh rò rỉ điện; mô-đun giám sát lưu lượng và nhiệt độ nước trực tuyến tùy chọn, cảnh báo tự động khi xảy ra tình trạng cắt nước hoặc quá nhiệt, tránh hiệu quả tai nạn cháy thiết bị.
5. Các ngành áp dụng & Phạm vi công suất lò
- Luyện kim Ferroalloy: Ferrosilicon, silicomanganese, ferronickel, ferrochrome, lò hồ quang chìm ferrovanadium
- Luyện hóa hóa học: Silicon công nghiệp, cacbua canxi, lò nấu chảy phốt pho vàng
- Luyện kim màu: Xỉ đồng, tro nhôm, lò điện luyện kín chì-kẽm
- Phạm vi công suất: 6.300kVA, 12.500kVA, 16.500kVA, 25.000kVA, 33.000kVA, 45.000kVA, 63.000kVA lò luyện kim đầy đủ thông số kỹ thuật
6. Cấu hình phù hợp tùy chọn
- Hệ thống cảnh báo giám sát lưu lượng và nhiệt độ nước theo thời gian thực trực tuyến
- Cụm hỗ trợ cách điện tích hợp cường độ cao
- Mặt bích kết nối giá đỡ điện cực tích hợp tháo nhanh
- Vỏ bảo vệ nhiệt độ cao chống văng cho bề mặt cánh tay chéo
- Bộ hoàn chỉnh các khớp nối và bộ lọc đường ống nước làm mát phù hợp
7. Đảm bảo dịch vụ trọn đời
- Thiết kế phi tiêu chuẩn tùy chỉnh: Tối ưu hóa chiều dài cánh tay ngang, kích thước tiết diện, lưu lượng nước làm mát và bố trí giao diện theo dòng điện biến áp lò, đường kính điện cực và không gian xưởng
- Khảo sát kỹ thuật tại chỗ: Các kỹ sư chuyên nghiệp cung cấp kế hoạch tối ưu hóa kết hợp mạng ngắn tổng thể
- Kiểm tra nghiêm ngặt tại nhà máy: Kiểm tra rò rỉ nước áp lực thủy lực, phát hiện điện trở, kiểm tra độ rung tải và phát hiện khuyết tật hàn trước khi giao hàng
- Hỗ trợ sau bán hàng: Bảo hành toàn bộ cánh tay, cung cấp dài hạn tấm composite, block cách nhiệt và các phụ kiện khác, lắp đặt & bảo trì tận nơi trên toàn quốc
