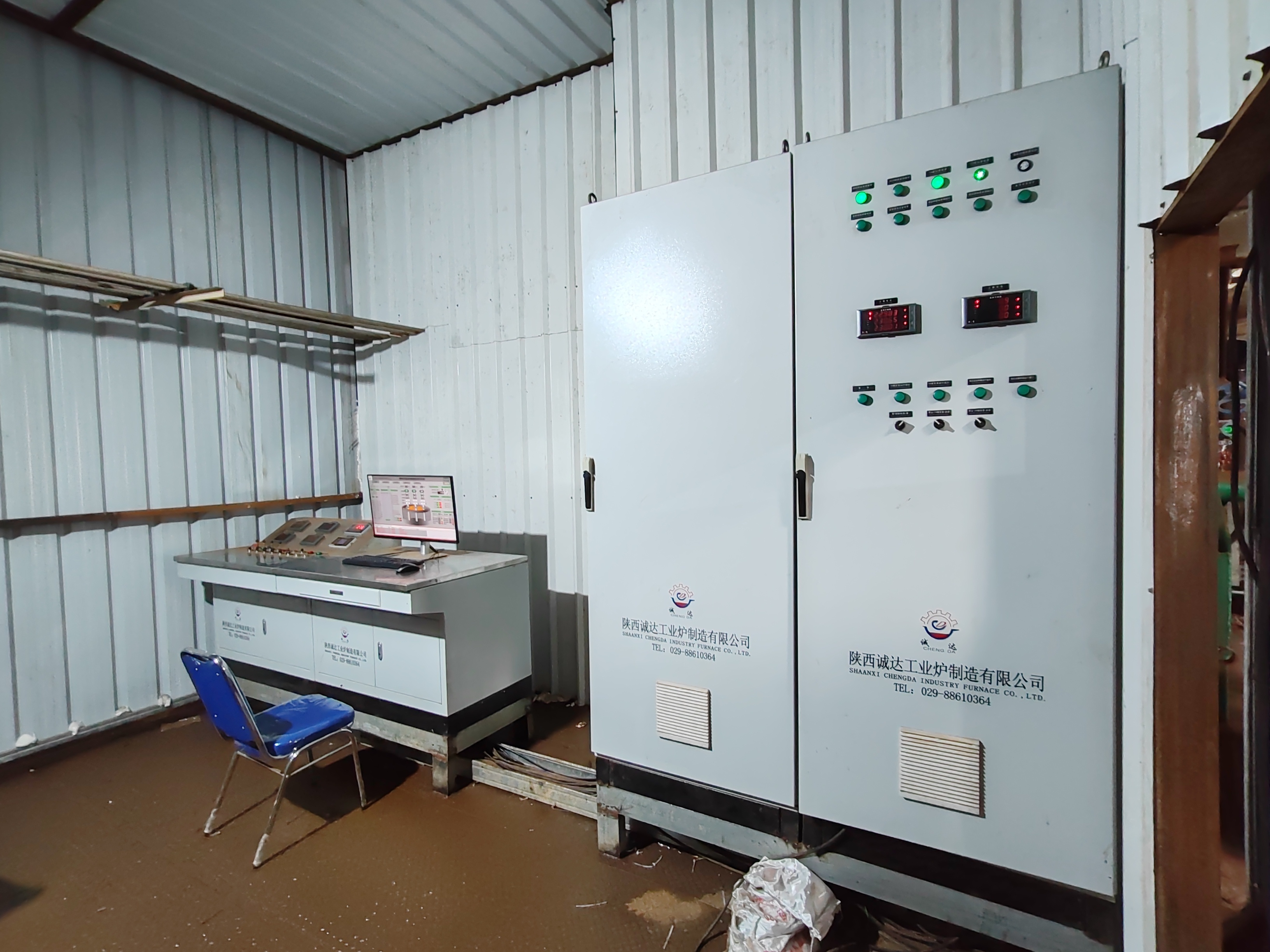

Tủ điều khiển lò cho Lò hồ quang điện (EAF)/Lò tinh luyện (LRF)

Các Chức Năng Chính

1. Điều Khiển Công Suất & Điện Cực


   • Điều Chỉnh Đánh Hồ Quang: Tự động điều khiển nâng/hạ điện cực thông qua hệ thống servo hoặc thủy lực để ổn định chiều dài hồ quang, tránh điện cực bị dính hoặc gãy, đồng thời duy trì điện áp/dòng điện hồ quang tối ưu để tiết kiệm năng lượng trong quá trình luyện kim.
   • Điều Chỉnh Công Suất: Phù hợp với công suất lò và các giai đoạn luyện kim (nóng chảy, tinh luyện, rót) để điều chỉnh công suất đầu vào, thực hiện điều khiển công suất không đổi hoặc dòng điện không đổi.
   • Điều Khiển Cân Bằng Pha: Cân bằng dòng điện ba pha để giảm tác động lên lưới điện và cải thiện hệ số công suất.


2. Giám Sát & Tự Động Hóa Quy Trình


   • Thu Thập Dữ Liệu Thời Gian Thực: Giám sát các thông số chính (dòng điện/điện áp điện cực, nhiệt độ lò, lưu lượng/áp suất nước làm mát, thành phần khí) và hiển thị chúng trên màn hình cảm ứng HMI.
   • Điều Khiển Logic Lập Trình (PLC): Hỗ trợ lập trình quy trình luyện kim tùy chỉnh (ví dụ: nạp liệu tự động, giữ nhiệt độ, trình tự rót) để giảm lỗi thao tác thủ công.
   • Lưu Trữ & Truy Xuất Dữ Liệu: Ghi lại dữ liệu quy trình luyện kim (thời lượng, tiêu thụ điện năng, đường cong nhiệt độ) để phân tích sản xuất và truy xuất nguồn gốc chất lượng.


3. Bảo Vệ An Toàn & Báo Động


   • Bảo Vệ Quá Tải/Ngắn Mạch: Kích hoạt bảo vệ ngắt điện khi dòng điện vượt quá giá trị định mức hoặc xảy ra đoản mạch, ngăn ngừa hư hỏng cho cáp điện và các bộ phận lò.
   • Bảo Vệ Lỗi Hệ Thống Làm Mát: Báo động và tắt hệ thống nếu áp suất nước làm mát quá thấp, lưu lượng không đủ hoặc nhiệt độ quá cao (rất quan trọng đối với các bộ phận làm mát bằng nước như cáp và nắp lò).
   • Bảo Vệ Giới Hạn Vị Trí Điện Cực: Ngăn chặn điện cực nâng quá cao hoặc hạ quá thấp để tránh va chạm cơ học.
   • Chức Năng Dừng Khẩn Cấp: Trang bị các nút dừng khẩn cấp tại chỗ và từ xa để tắt máy ngay lập tức trong trường hợp xảy ra tai nạn.


4. Giao Tiếp & Tích Hợp


   • Hỗ trợ các giao thức MODBUS, PROFIBUS, Ethernet để kết nối với hệ thống MES/ERP của nhà máy, thực hiện giám sát từ xa và quản lý tập trung.
   • Giao diện với các thiết bị phụ trợ (hệ thống hút bụi, bộ xử lý nước, bộ điều chỉnh điện cực) để vận hành phối hợp.



Thiết Kế Cấu Trúc

Thông Số Kỹ Thuật

Ưu Điểm Ứng Dụng

1. Vận Hành Thông Minh: Màn hình cảm ứng HMI với đường cong luyện kim trực quan cho phép khởi động/dừng quy trình bằng một phím, giảm ngưỡng đào tạo cho người vận hành.
2. Tối Ưu Hóa Hiệu Quả Năng Lượng: Điều chỉnh động các thông số điện cực giúp giảm tiêu thụ điện năng từ 8–15% so với điều khiển thủ công, rút ngắn chu kỳ luyện kim từ 10–20%.
3. Chống Nhiễu Mạnh: Thiết kế nguồn điện cách ly và đi dây có vỏ bọc giúp chống lại hiệu quả nhiễu điện từ từ hồ quang dòng điện cao, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
4. Dễ Dàng Bảo Trì: Thiết kế thành phần dạng mô-đun cho phép thay thế nhanh chóng các bộ phận bị lỗi; chức năng tự chẩn đoán xác định các lỗi trong thời gian thực, giảm thời gian ngừng hoạt động bảo trì.
