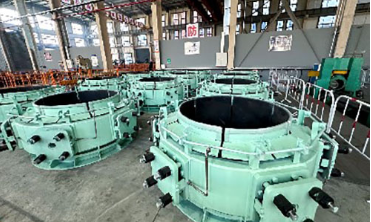

Bộ phanh kẹp điện cực trên và dưới

Bộ phanh kẹp điện cực trên và dưới

1. Tổng quan sản phẩm

Bộ phanh kẹp điện cực trên và dưới, viết tắt của Thiết bị trượt phanh kép là thiết bị thực hiện cốt lõi của hệ thống trượt điện cực cho lò cung chìm,lò silic công nghiệp, lò nung sắt, lò carbure canxi và lò lọc kín. nó hợp tác với xi lanh thủy lực trượt để thực hiện tự động điện tử cho ăn,Tiếp tục bù đắp tiêu thụ điện cực trong quá trình đúc và duy trì độ dài hoạt động ổn định của điện cực.

Cấu trúc trượt một kẹp truyền thống có lực kẹp không ổn định, dễ bị sai lệch trượt điện cực, điều chỉnh thủ công thường xuyên và nguy cơ vỡ điện cực cao.Bộ phanh trên và dưới của chúng tôi sử dụng cấu trúc kẹp thủy lực xuân đĩa. Dây phanh trên có thể di chuyển trong khi phanh dưới được cố định. Thông qua các hành động mở và kẹp liên tục được ghép nối PLC, các điện cực được cấp lượng và chính xác.Nó đảm bảo hoạt động cung ổn định, làm giảm các tai nạn vỡ điện cực và là một thành phần phù hợp tiêu chuẩn cho các hệ thống điện cực lò thông minh tự động, áp dụng cho 6.300kVAỐng lò điện kim loại hàng loạt.

2. Nhóm sản phẩm chính

2.1 Phòng phanh hai đĩa thủy lực xuân

• Nguyên tắc kẹp: Kẹp cơ khí xuân đĩa, áp suất thủy lực để giải phóng
• Định dạng cấu trúc: 4 nhóm các lò xo đĩa + xi lanh thủy lực được sắp xếp đối xứng xung quanh vỏ phanh; giày phanh chống mài hóa thạch bên trong
• Các lò phù hợp: 12,500 ≈ 63,000kVA lò cung chìm khép kín trung bình và lớn, lò silic công nghiệp
• Ưu điểm chính: Lực kẹp ổn định và đồng đều, hệ số ma sát lớn của giày phanh, điện cực chống trượt, tuổi thọ dài của lớp lót ma sát, bảo vệ hoàn toàn
• Ứng dụng: Các xưởng đúc sản xuất liên tục dòng điện cao với yêu cầu tự động hóa cao

2.2 Dây phanh đôi nhẹ (Mô hình hiệu quả chi phí cho lò nhỏ và trung bình)

• Cấu trúc: Bộ phanh tường mỏng tích hợp, bố trí xi lanh thủy lực đơn bên nhỏ gọn
• Các lò phù hợp: 6.300 ≈ 25.000kVA lò silicomanganese, ferronickel và calcium carbide
• Ưu điểm chính: trọng lượng tự nhiên nhẹ, không gian chiếm đóng nhỏ, chi phí sản xuất thấp, bảo trì tại chỗ thuận tiện và thay thế giày phanh
• Ứng dụng: lò bán đóng công suất nhỏ với tải điện cực vừa phải

2.3 Kiểm tra thông minh phanh kép tích hợp (Mô hình tự động cao cấp)

• Cấu hình nâng cấp: Cảm biến áp suất tích hợp, công tắc giới hạn vị trí, mô-đun giám sát nhiệt độ, hệ thống truyền tín hiệu dây đến lò PLC
• Các bộ phận hỗ trợ: Vệ chắn cách nhiệt chống phun, cơ chế bù đắp hao mòn tự động cho giày phanh
• Các lò nóng phù hợp: 33000 ≈ 63000kVA lò nóng chảy không người lái thông minh cực lớn
• Ưu điểm chính: Giám sát thời gian thực về áp suất kẹp và trạng thái mở phanh, báo động tự động về áp suất không đủ hoặc mòn giày, hoạt động trượt hoàn toàn tự động không người lái

3. Cấu trúc cốt lõi và nguyên tắc làm việc

Bộ phanh kép hoàn chỉnh bao gồm 5 mô-đun chính: đơn vị phanh di động phía trên, đơn vị phanh cố định phía dưới, bộ máy kẹp lò xo đĩa, xi lanh phóng thủy lực và lót chân phanh ma sát.

1. Đơn vị phanh di động phía trênKết nối với xi lanh thủy lực trượt, có khả năng di chuyển nâng dọc. Nó kẹp điện cực để chịu trọng lượng điện cực trong khi trượt, và giải phóng trước khi tăng.Khóa với phanh dưới để tránh mở đồng thời.
2. Đơn vị phanh cố định dướiCài đặt trên thùng cầm điện cực, chịu toàn bộ trọng lượng điện cực trong trạng thái nóng chảy bình thường, luôn giữ điện cực; chỉ giải phóng tạm thời trong khi điện cực trượt xuống.
3. Phong trào kẹp đĩa xuânNhiều nhóm các lò xo đĩa có độ bền cao cung cấp lực kẹp tâm tuyến lâu dài để khóa điện cực chặt chẽ.Các xi lanh thủy lực nén các lò xo đĩa để thực hiện giải phóng phanh khi cần phải trượt điện cực.
4. Lớp lót giày phanh chống mònSử dụng vật liệu ma sát tổng hợp cao su, hệ số ma sát cao, cách nhiệt nhiệt tốt, chống mòn và chống trầy xước bề mặt điện cực;giày đơn có thể được thay thế riêng biệt mà không cần tháo rời toàn bộ phanh.
5. Hệ thống điều khiển khóa thủy lựcLogic khóa điện đảm bảo phanh trên và dưới không thể mở đồng thời để ngăn ngừa nguy cơ ngã điện cực.,điều khiển cục bộ bằng tay và điều khiển từ xa PLC ba chế độ hoạt động.

Dòng chảy chu kỳ trượt điện cực tiêu chuẩn

1. Dây phanh dưới giữ chặt, phanh trên giải phóng → xi lanh xi lanh nâng phanh trên đến độ cao mục tiêu
2. phanh trên tái-clamps điện cực, phanh dưới giải phóng → xi lanh xi lanh xuống để hoàn thành điện cực cho ăn
3. Đói lại phanh dưới chặt chẽ, thả phanh trên và đặt lại vị trí ban đầu, chờ đợi chu kỳ trượt tiếp theo

4Ưu điểm sản phẩm cốt lõi

4.1 Bảo vệ khóa hai lần an toàn và đáng tin cậy

Khóa điện nghiêm ngặt ngăn chặn phanh trên và dưới mở cùng một lúc, loại bỏ hoàn toàn tai nạn rơi điện cực do giải phóng hai lần;áp suất & vị trí giám sát kép kích hoạt báo động tắt tự động dưới lực kẹp bất thường, cải thiện đáng kể an toàn hoạt động lò.

4.2 Lực kẹp ổn định, giảm vỡ điện cực

Nắp lực liên tục xuân đĩa đảm bảo ma sát liên lạc đồng đều giữa giày phanh và bề mặt điện cực, không có nồng độ căng thẳng địa phương; trượt định lượng tránh sự giảm điện cực bất thường,giảm hiệu quả độ nứt và vỡ điện cực, cắt giảm chi phí tiêu thụ điện cực.

4.3 Tự động hóa cao, tiết kiệm lao động

Hỗ trợ PLC hoàn toàn tự động chu kỳ trượt mà không cần hoạt động thủ công thường xuyên tại chỗ; mô hình giám sát từ xa tải lên dữ liệu hoạt động vào phòng điều khiển trung tâm,thực hiện quản lý cấp điện cực không người lái và giảm cường độ lao động phía trước lò.

4.4 Thời gian sử dụng dài, chi phí bảo trì thấp

Giày phanh ma sát hóa thạch cao có khả năng chống mòn ở nhiệt độ cao, chu kỳ thay thế dài;Thiết kế phân chia mô-đun cho phép thay thế giày phanh đơn hoặc nhóm xuân mà không cần tháo rời, thời gian bảo trì ngắn và tiêu thụ phụ tùng thay thế ít.

4.5 Khả năng thích nghi rộng rãi và cải tiến thuận tiện

Đường kính bên trong có thể tùy chỉnh của vỏ phanh cho điện cực tự nướng Φ400 Φ1200; phù hợp với thiết bị đầy đủ lò mới và cải tạo hệ thống điện cực lò cũ,Không cần sửa đổi cấu trúc quy mô lớn cho thiết bị tại chỗ.

4.6 Chống nhiệt độ cao, hoạt động ổn định trong môi trường khắc nghiệt

Vệ chắn chống phun nhiệt bên ngoài cô lập nhiệt bức xạ trên lò, ngăn ngừa lão hóa mùa xuân và kiệt tác niêm phong xi lanh thủy lực;Hiệu suất ổn định trong điều kiện nóng chảy tải trọng cao liên tục lâu dài.

5Các ngành công nghiệp và phạm vi công suất lò áp dụng

• Nấu chảy hợp kim sắt: lò cung chìm sắt silicon, silicomanganese, ferronickel, ferrochrome, ferrovanadium
• Nấu kim loại: lò nóng chảy silicon công nghiệp, cacbit canxi, phốt pho vàng
• Thép kim loại không sắt: Sỏi đồng, tro nhôm, lò lọc điện kín chì-xinc
• Khả năng bao gồm: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA lò kim loại đầy đủ thông số kỹ thuật

6. Các cấu hình phù hợp tùy chọn

1. Hệ thống báo động theo dõi trực tuyến áp suất kẹp và vị trí phanh thời gian thực
2. Bộ chắn nhiệt chống phun nhiệt độ cao bằng thép không gỉ
3. Sử dụng bộ tự bù đắp cho giày ma sát phanh
4. Bộ sưu tập bộ sưu tập xi lanh thủy lực trượt tích hợp
5. Bộ phận thay thế đầy đủ: lò xo đĩa, giày phanh hóa thạch, bộ kín thủy lực

7. Bảo hành dịch vụ toàn vòng đời

1. Thiết kế không chuẩn tùy chỉnh: Tùy chỉnh đường kính bên trong phanh, nhịp kẹp, số lượng nhóm xuân và nhịp trượt theo đường kính điện cực và các thông số hoạt động lò
2. Khảo sát kỹ thuật tại chỗ: Các kỹ sư chuyên nghiệp cung cấp sơ đồ phù hợp tổng thể cho hệ thống trượt điện cực
3. Kiểm tra nhà máy nghiêm ngặt: Kiểm tra mệt mỏi lực kẹp, kiểm tra rò rỉ thủy lực và kiểm tra logic khóa trước khi giao hàng
4. Hỗ trợ sau bán hàng: Bảo hành lắp ráp toàn bộ, cung cấp giày phanh, lò xo đĩa và các phụ tùng thay thế dễ bị tổn thương khác trong thời gian dài, lắp đặt và bảo trì tại chỗ trên toàn quốc
