Máy bù ống làm mát bằng nước
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Shaanxi Chengda |
| Chứng nhận | ISO 9001 |
| Số mô hình | Đàm phán dựa trên năng lực xử lý thiết bị |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | The price will be negotiated based on the technical requirements and supply scope of Party A |
| chi tiết đóng gói | Thảo luận theo yêu cầu cụ thể của Bên A |
| Thời gian giao hàng | 2 tháng |
| Điều khoản thanh toán | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp | Hoàn thiện chuỗi cung ứng sản xuất, cung ứng đúng thời gian, đạt tiêu chuẩn chất lượng |
Thông tin chi tiết sản phẩm
| phụ tùng thay thế | bộ điều khiển nhiệt độ khuôn | Cân nặng | Phụ thuộc vào phần cụ thể |
|---|---|---|---|
| Nhãn hiệu | Howo | Từ khóa | hai van tỷ lệ vật liệu |
| Thành phần cốt lõi | Động cơ | Thương hiệu xe máy | ametek |
| Chống lại nhiệt độ | 250 | Kích thước gói đơn | 25X20X5 cm |
| Làm nổi bật | Bộ phận phụ tùng của máy bơm ống làm mát bằng nước,Tương ứng ống với làm mát bằng nước,Máy bù nước làm mát cho sử dụng công nghiệp |
||
Mô tả sản phẩm

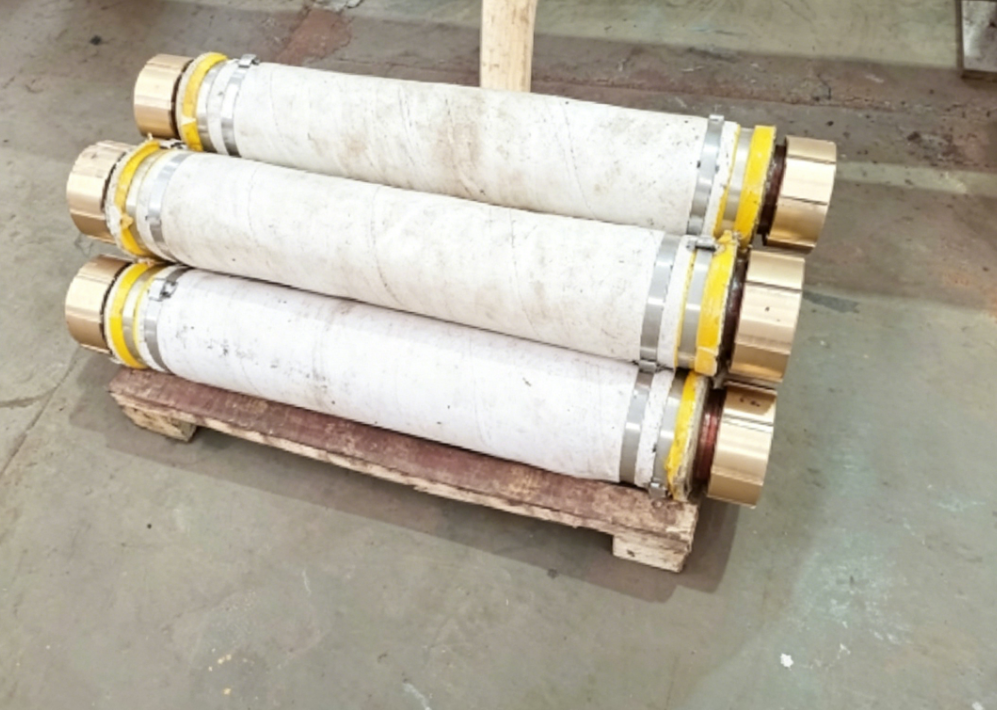

Máy bù ống làm mát bằng nước
Tổng quan sản phẩm
Water-cooled tubular compensator (metallurgical electric furnace dedicated water-cooled expansion joint integrating conductivity and cooling) serves as the core integrated conductive & cooling fitting for the short net system of submerged arc furnaces, lò điện cung và lò lọc. Nó được lắp đặt giữa ống đồng đầu ra thứ cấp của các bộ biến đổi lò và các ống đồng dẫn của lò trước của lưới ngắn,kết hợp bốn chức năng chính: dẫn điện dòng điện cao, làm mát nước lưu thông, bù đắp dịch chuyển đa chiều và giảm rung.
Sử dụng một cấu trúc làm mát nước sandwich ống hai lớp, cơ thể dẫn của nó được làm bằng đồng tinh khiết cao.Nước làm mát lưu thông liên tục phân tán nhiệt Joule tạo ra bởi dòng điện nặng và nhiệt độ cao bức xạ từ lòTrong khi đó, nó hấp thụ sự dịch chuyển trục gây ra bởi sự mở rộng và co lại nhiệt, lỗi lắp ráp từ việc lắp đặt tại chỗ và rung động điện từ xen kẽ trong quá trình nóng chảy.Điều này ngăn ngừa căng thẳng nứt, rò rỉ nước và cháy dẫn của ống đồng lưới ngắn và thanh đồng biến áp, đảm bảo hoạt động ổn định liên tục 24 giờ của hệ thống đúc.Nó là một thành phần phù hợp an toàn không thể thiếu cho tải trọng cao kim loại lò điện lưới ngắn.
Thành phần cấu trúc
-
Bụi dẫn điện bên trong (mảng dẫn điện chính)ống đồng T2 tinh khiết cao liền mạch với độ dẫn điện cao và điện trở thấp,mang dòng điện hoạt động cực lớn ở phía phụ của lò điện và tiếp xúc trực tiếp với môi trường làm mátCác dây chuyền dẫn điện được rèn thành hoàn toàn hoặc các khớp dẫn điện tay nẹp được hình thành ở cả hai đầu với bề mặt tiếp xúc bọc bạc để cắt giảm sức đề kháng tiếp xúc và giảm giảm từ nhiệt.
-
Khung bánh sandwich làm mát bằng nướcMột lớp giữa lưu thông nước kín được hình thành bởi các ống bên trong và bên ngoài được hàn hoàn toàn, được trang bị vòi phun nước và vòi phun nước.Nước làm mát lưu thông xung quanh ống đồng dẫn mà không làm mát các vùng chết, nhanh chóng loại bỏ nhiệt dẫn và nhiệt độ cao bức xạ từ lò.
-
Cơ chế mở rộng và bù đắp trượtPhần kính thiên văn phù hợp chính xác của ống bên trong cho phép mở rộng và co thắt trục tự do,Khớp với một cấu trúc chống rơi giới hạn hướng dẫn để tránh rò rỉ nước do rách dưới căng thẳng cuối cùng; nó hỗ trợ bù đắp của trục trặc tâm và góc nhỏ.
-
Lớp bảo vệ bên ngoài cách nhiệtVỏ cách nhiệt bằng sợi thủy tinh có độ bền cao, cách ly mạch ngắn của các thành phần kim loại bên ngoài, cách nhiệt và ngăn ngừa cháy để giảm nguy cơ bỏng tại chỗ.
-
Lắp ráp và niêm phongCác miếng dán cao su chống nhiệt và các vít thép không gỉ có độ bền cao đạt được niêm phong nhiều lớp trên bề mặt vòm, không bị rò rỉ trong điều kiện làm việc nhiệt độ cao trong thời gian dài.Một dấu quan sát kéo dài được gắn để kiểm tra trực quan tình trạng bù trừ kính thiên văn.
Các thông số kỹ thuật cơ bản
Thông số kỹ thuật chung
| Điểm tham số | Chỉ số kỹ thuật tiêu chuẩn | Phạm vi mở rộng có thể tùy chỉnh |
|---|---|---|
| Vật liệu dẫn | T2 Đồng tinh khiết cao | Đồng không oxy, đồng bọc bạc (Mô hình công suất nặng cho dòng điện cao) |
| Vùng cắt ngang dẫn điện | 3003200mm2 | Bộ phận có kích thước lớn tùy chỉnh lên đến 3500/4000mm2 |
| Dòng điện hoạt động thích nghi | 1000A35000A | Max. hỗ trợ 50000A cho lưới ngắn lò cung chìm |
| Chế độ bồi thường | Trả thù trục chủ yếu, bù đắp tâm và góc nhỏ | Mô hình kính thiên văn hai chiều tùy chỉnh |
| Đánh giá tiêu chuẩn | ±50mm, ±80mm, ±120mm | Tối đa đường kính thiên văn ± 150mm theo yêu cầu |
| Vòng mạch nước làm mát | Làm mát nước sandwich toàn diện hai lớp | Hai cấu trúc: lối vào/ lối ra nước hai mặt, lối vào đơn & lối ra đơn |
| Áp suất nước làm mát | 0.2·0.4MPa | Áp suất chịu đựng tối đa 0,6MPa |
| Nhiệt độ nước làm mát đầu vào | ≤ 35°C | Nước lưu thông làm mềm phù hợp với điều kiện làm việc ở nhiệt độ cao |
| Nhiệt độ hoạt động xung quanh | -20°C-650°C | Mô hình cách nhiệt tăng cường cho các khu vực gần lò nhiệt độ cao |
| Loại kết nối | Kết nối phím vít, kết nối kẹp tay áo thu nhỏ | Đặt hàng nhanh theo yêu cầu |
| Khép kín Cưỡng lại điện áp | Tần số điện ≥3kV chịu điện áp | Có thể được nâng cấp lên 5kV cho lưới ngắn cao áp |
| Chiều dài tổng thể tiêu chuẩn | 600/800/1000/1200mm | Chiều dài tùy chỉnh từ 400mm đến 2000mm |
| Phương tiện trung bình áp dụng | Nước làm mát lưu thông mềm | Nước tinh khiết, nước lạnh mạch kín |
Các chỉ số hiệu suất chính
- Chống tiếp xúc: ≤ 0,03μΩ (thấp hơn đối với các khớp bọc bạc để giảm mất nhiệt)
- Hiệu suất làm mát: Công suất phân tán nhiệt đơn vị duy nhất 15 ≈ 120kW mỗi giờ, loại bỏ quá nóng và các thân đồng nóng đỏ
- Chống rung động: Chống rung động điện từ xen kẽ trong quá trình nóng chảy mà không có khớp lỏng hoặc rò rỉ nước trong hoạt động liên tục
- Tuổi thọ sử dụng: ≥ 5 năm trong điều kiện làm việc nước mềm bình thường, có thể kéo dài đến hơn 8 năm với bảo trì thường xuyên
Ưu điểm sản phẩm chính (điểm bán hàng khuyến mãi)
1. Hệ thống dẫn điện tích hợp và nước mát để tiết kiệm năng lượng
Tấm nước lạnh sandwich lớp hai hoàn toàn loại bỏ các vùng chết nhiệt độ cao,Giảm đáng kể sự gia tăng nhiệt độ của toàn bộ hệ thống lưới ngắn và giảm mất điện phản ứng của bộ biến đổi và thanh đồngSo với các đầu nối linh hoạt đồng trần thông thường, nó cắt giảm tiêu thụ điện 8% ~ 15% và tránh các lỗi tắt do bị cháy của các bộ phận dẫn điện.
2. Bồi thường dịch chuyển đa chiều để loại bỏ căng thẳng thiết bị
Giải quyết ba thách thức lớn về điều kiện làm việc cùng một lúc:
1 Sự giãn nở và co thắt trục do giãn nở nhiệt độ cao và co thắt lạnh;
2 Phương pháp lắp ráp sai lệch so với việc lắp đặt thiết bị và nền móng kỹ thuật dân dụng;
3 Động lực liên tục được tạo ra bởi lực điện từ thay thế trong quá trình nóng chảy.
Nó bảo vệ hàn của bộ biến đổi và ống đồng dẫn điện khỏi tổn thương căng thẳng và giảm đáng kể tần suất bảo trì.
3. Chống điện cao & mất mát thấp, phù hợp với dòng điện cực lớn
Đồng T2 liền mạch được hình thành một cách toàn diện với đường cắt ngang dẫn điện đầy đủ.với nhiệt độ tăng có thể kiểm soát được dưới dòng điện lớnNó phù hợp với lò cung chìm cho sắt silicon, silicomanganese, ferrovanadium, phốt pho vàng và canxi carbide cũng như lò cung điện sản xuất thép trong điều kiện tải trọng cao.
4. Niêm phong đáng tin cậy cho hoạt động không rò rỉ lâu dài
Quá trình hàn đầy đủ cho khoang sandwich cộng với kết hợp nhiều lớp niêm phong miếng lót chống lại thay đổi lạnh và nhiệt và rung liên tục, loại bỏ rủi ro ẩn của rò rỉ và nước nhỏ giọt.Một cấu trúc chống căng giới hạn ngăn ngừa rạn rãnh dưới hành trình kính thiên văn tối đa, tránh ngừng sản xuất do rò rỉ nước trong quá trình nóng chảy liên tục.
5. Cấu trúc nhỏ gọn, dễ cài đặt và bảo trì
Thiết kế ống tích hợp chiếm không gian tối thiểu, thích nghi với bố trí lưới ngắn phía trước hẹp. Không cần ống làm mát nước bên ngoài;Các mạch điện và nước có thể được kết nối đồng bộ tại chỗ, với việc tháo rời và lắp ráp hoàn thành chỉ bằng cách loại bỏ các vít vít.cắt giảm đáng kể chi phí vận hành và bảo trì.
6. Tùy chỉnh hoàn chỉnh cho tất cả các loại lò luyện kim
Khả năng tùy chỉnh đường cắt ngang, chiều dài, đường trục bù đắp, bố trí lối vào / lối ra nước và kích thước vòm để phù hợp với lò từ lò lọc nhỏ đến lò quy mô lớn 10,000 kVA lò cung chìmCác bộ phụ kiện lưới ngắn hoàn chỉnh bao gồm cáp làm mát bằng nước, cánh tay chéo dẫn điện và mở lỗ vòi có thể được cung cấp cùng nhau.
Các ngành công nghiệp áp dụng và thiết bị phù hợp
- Nấu chảy hợp kim sắt: Hệ thống lưới ngắn của lò cung chìm cho ferrosilicon, silicomanganese, ferrochrome, ferrovanadium và ferronickel
- Calcium Carbide & Yellow Phosphorus: Các kết nối dẫn điện thứ cấp của lò cung chìm kín lớn
- Sản xuất thép: Làm mát dẫn điện ngắn của lò điện cung AC/DC và lò lọc LF
- Sản xuất chất không sắt: Hệ thống dẫn điện cao của lò nung đồng, nhôm, chì-xinc và lò giảm
- Các phụ kiện phù hợp: Máy biến đổi lò điện, ống đồng dẫn điện làm mát bằng nước, cáp làm mát bằng nước, cánh tay chéo dẫn điện và phụ kiện lưới ngắn hoàn chỉnh
Hướng dẫn lựa chọn sản phẩm
- Các thông số lựa chọn cốt lõi: Lượng điện thứ cấp định số của bộ biến áp lò, đường kính bên ngoài của ống đồng ròng ngắn, chiều dài lắp đặt tại chỗ được dành riêng, nhịp độ bù trừ kính thiên văn cần thiết,áp suất nước làm mát
- Đối với các điều kiện làm việc nặng (nước hiện tại> 25000A), hãy chọn các mô hình nâng cấp với vòm bọc bạc và các lớp giữa làm mát bằng nước mở rộng để giảm sản xuất nhiệt
- Đối với các khu vực liền kề với các cơ thể lò nhiệt độ cao, hãy chọn các mô hình có vỏ cách nhiệt bằng sợi thủy tinh chịu nhiệt độ cao
- Đối với các nhà máy có độ cứng nước cao, một hệ thống lưu thông nước mềm được khuyến cáo để kéo dài tuổi thọ của các kênh nước bên trong của bộ bù đắp.
Tiêu đề quảng cáo
- Máy bù ống làm mát bằng nước. Kết hợp kết nối dẫn và làm mát cho lò điện kim loại.
- Máy bù nước làm mát dòng điện cao, thiết bị hấp thụ rung động và dịch chuyển đặc biệt cho lò cung chìm và lò cung điện
- Trình bù ống làm mát bằng nước Sandwich hai lớp, làm mát hiệu quả để ngăn ngừa quá nóng và bù cho sự mở rộng nhiệt chống rò rỉ nước
- Máy bù ống làm mát bằng nước tùy chỉnh, tương thích với tất cả các lò điện nóng chảy công nghiệp từ 1000A đến 50000A
Tiến trình ngắn bằng tiếng Anh cho trang web chính thức thương mại nước ngoài
Máy bù ống làm mát bằng nước
Máy bù ống làm mát bằng nước là một thiết bị dẫn điện và làm mát tích hợp được thiết kế đặc biệt cho hệ thống lưới ngắn của lò sợi cung chìm, lò sợi cung điện và lò tinh chế.Nó được lắp đặt giữa ống đồng thứ cấp của bộ biến đổi lò và các ống đồng dẫn trên mặt trước lò.
Sử dụng một cấu trúc sandwich làm mát bằng nước ống hai lớp với đồng T2 tinh khiết cao làm cơ thể dẫn điện,nước làm mát lưu thông liên tục loại bỏ nhiệt Joule và nhiệt độ cao bức xạ từ lòNó hấp thụ dịch chuyển trục từ mở rộng nhiệt, lệch cài đặt và rung điện từ,tránh nứt căng thẳng và kiệt sức của các ống đồng lưới ngắn và thanh đồng biến áp.
Dùng rộng rãi trong lò nóng chảy cho hợp kim sắt, cacbit canxi,thép và kim loại không sắtNó hoạt động ổn định trong điều kiện làm việc khắc nghiệt của dòng điện nặng và nhiệt độ cao, giảm tiêu thụ điện và chi phí bảo trì.
