Nắp lò điện làm mát bằng nước / Nắp lò EAF làm mát bằng nước tối ưu hóa, hoàn hảo cho các ứng dụng tải nặng

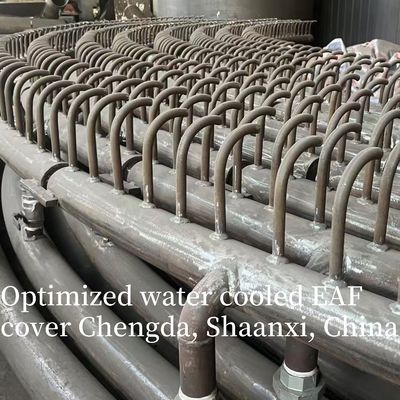

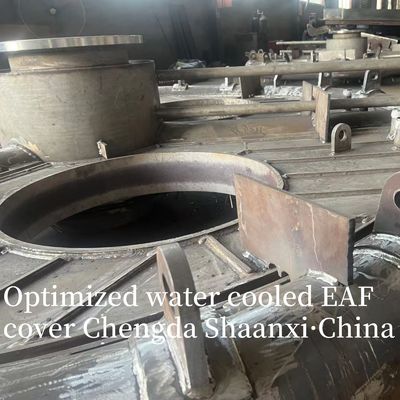

  • Electric furnace water-cooled furnace cover /Optimized Water Cooled EAF Cover Perfect for Heavy Duty Applications
  • Electric furnace water-cooled furnace cover /Optimized Water Cooled EAF Cover Perfect for Heavy Duty Applications
Nguồn gốc Shaanxi, Trung Quốc
Hàng hiệu Shaanxi Chengda
Chứng nhận ISO9001
Số mô hình mái làm mát bằng nước
Số lượng đặt hàng tối thiểu 1 bộ
Giá bán The price will be negotiated based on the technical requirements and supply scope of Party A
chi tiết đóng gói Thảo luận theo các yêu cầu cụ thể của bên A
Thời gian giao hàng 2 tháng
Điều khoản thanh toán L/C,D/A,D/P,T/T,Western Union,MoneyGram
Khả năng cung cấp Hoàn thành chuỗi cung ứng sản xuất, cung cấp đúng hạn và đáp ứng các tiêu chuẩn chất lượng
Thông tin chi tiết sản phẩm
Làm nổi bật

Bảo hiểm EAF hạng nặng

,

Ống phủ EAF làm mát bằng nước tối ưu

,

Màn bọc EAF làm mát bằng nước hạng nặng
Để lại lời nhắn
Mô tả sản phẩm

Ưu tiên hóa lớp phủ EAF làm mát bằng nước:


Thiết kế của nắp lò làm mát bằng nước có thể đạt được các chức năng sau:
(1) Áp suất và khí quyển giảm nhỏ trong lò có thể đáp ứng các yêu cầu của quá trình nóng chảy.
(2) Thu thập khí khói được tạo ra trong quá trình nóng chảy, và gửi các vật liệu và hợp kim rác khác nhau vào lò.
(3) Giảm bức xạ nhiệt và mất nhiệt, giảm tiêu thụ lửa thân phủ lò cho các nước gia đình tiến bộ dòng chảy chặt chẽ cấu trúc đường ống,nắp lò làm mát bằng nước với ống thép liền mạch đặc biệt có đường kính bằng nhau hàn nhóm khuỷu tay, để đảm bảo rằng dòng chảy nước làm mát mà không có điểm chết.

Trên cấu trúc, tường bên của thân phủ lò được hình thành thành các cột và nón, và phía trên là bề mặt nón đảo ngược (lớn ở dưới và nhỏ ở trên) để đảm bảo độ cứng.
Áp suất đầu vào 0,7MPa, áp suất nước trở lại 0,4MPa, dòng chảy 400 m%h, nhiệt độ đầu vào ≤35 °C, nhiệt độ nước trở lại ≤55 °C.

Cửa lò điện phủ lò làm mát bằng nước

Nắp lò sưởi điện làm mát bằng nước là một bộ phận bảo vệ nhiệt và an toàn cốt lõi cho lò sưởi điện công nghiệp (như lò sưởi cung chìm hợp kim sắt, lò sưởi cacbit canxi,Nó bao gồm phần trên của cơ thể lò, thay thế các nắp lò gạch lửa truyền thống bằng mộtcấu trúc lưu thông làm mát bằng nướcCác chức năng chính của nó là để cô lập khí lò nhiệt độ cao, bảo vệ cấu trúc cơ thể lò,và tạo ra một môi trường kín cho các quy trình như thu gom khí lò ̇ làm cho nó trở thành một phần quan trọng trong việc cải thiện hiệu quả lò điện, an toàn và hiệu suất môi trường.

1Các chức năng cốt lõi và nguyên tắc làm việc

Chức năng cốt lõi

Nó tích hợp "bảo vệ nhiệt độ cao, niêm phong quy trình và kiểm soát nhiệt" để giải quyết các điểm đau của vỏ lửa truyền thống (sự phục vụ ngắn, niêm phong kém,và bảo trì khó khăn):
  • Chống nhiệt độ cao và bảo vệ: cô lập môi trường nhiệt độ cao 1500-2200 °C bên trong lò, ngăn ngừa việc lau trực tiếp vỏ thân lò bởi khí nhiệt độ cao và phun chảy,và tránh biến dạng hoặc kiệt sức của cấu trúc thép.
  • Dập kín & Quản lý khí lò: Đối với lò điện đóng (ví dụ: lò carbua canxi đóng),Nó tạo thành một không gian kín với thân lò để ngăn ngừa rò rỉ khí lò độc hại và dễ cháy (chẳng hạn như CO) và đảm bảo thu thập hiệu quả khí lò để tái chế năng lượng.
  • Giảm mất nhiệt: Cấu trúc làm mát bằng nước làm giảm sự phân tán nhiệt từ đỉnh lò (so với nắp lửa truyền thống, mất nhiệt có thể giảm 30% -50%),cải thiện hiệu quả nhiệt của lò và giảm tiêu thụ năng lượng.
  • Bảo trì dễ dàng: Tránh thay thế thường xuyên các viên gạch lửa (các nắp truyền thống cần phải được sửa chữa mỗi 1-3 tháng), kéo dài tuổi thọ đến 3-5 năm và giảm thời gian bảo trì tắt.

Nguyên tắc hoạt động

Nó dựa trên mộtHệ thống lưu thông nước kínđể lấy nhiệt và duy trì sự ổn định cấu trúc:
  1. Cơ thể nắp lò được thiết kế với một lớp giữa rỗng (hoặc các đường ống làm mát bằng nước tích hợp),và nước làm mát (nước làm mềm hoặc nước mất khoáng chất) được phun liên tục vào lớp giữa (đường ống) thông qua một bơm cung cấp nước.
  2. Khi lò hoạt động, khí lò nhiệt độ cao và nhiệt bức xạ chuyển nhiệt đến tường bên trong nắp lò;nước làm mát hấp thụ nhiệt này và chảy ra khỏi nắp lò thông qua ống quay trở lại.
  3. Nước làm mát nóng được gửi đến một tháp làm mát hoặc bộ trao đổi nhiệt để giảm nhiệt độ của nó (thường từ 50-60 ° C đến 30-40 ° C), sau đó tái chế trở lại nắp lò ̇ tạo thành mộthệ thống lưu thông tiêu thụ năng lượng thấp.

2. Cấu trúc chính và lựa chọn vật liệu

Mái bếp làm mát bằng nước có thiết kế mô-đun, và cấu trúc và vật liệu của nó được phù hợp chặt chẽ với điều kiện làm việc của lò điện (nhiệt độ, áp suất, ăn mòn khí lò):
Phần cấu trúc Chức năng Vật liệu chung
Khung thân phủ Hỗ trợ toàn bộ nắp lò, kết nối với thân lò hoặc cơ chế nâng Q345R thép cao độ cao hợp kim thấp (khả năng chống nhiệt độ cao, khả năng hàn tốt)
Bảng làm mát bằng nước Phần hấp thụ nhiệt lõi, tạo thành tường bên trong / bên ngoài của nắp lò - Bức tường bên trong: 304/316L thép không gỉ (chống chống ăn mòn từ khí lò axit / kiềm)

- Bức tường bên ngoài: thép carbon (hiệu quả về chi phí, phù hợp với môi trường bên ngoài nhiệt độ thấp)
Các đường ống làm mát bằng nước Bán và thu nước làm mát, phân phối trong thân vỏ Bơm thép không may (20# thép) hoặc ống thép không gỉ (đối với lò ăn mòn cao)
Ghi đệm Đảm bảo độ kín không khí giữa nắp lò và thân lò Ghi đệm graphite chịu nhiệt độ cao hoặc ghi đệm sợi gốm (chống 800-1200°C)
Cơ chế nâng/khóa Dễ dàng mở/khép nắp lò (để cho ăn, bảo trì) Các bản lề thép hợp kim + xi lanh khóa thủy lực / khí nén (hoạt động ổn định ở nhiệt độ cao)
Các khớp dẫn nước vào/đi ra Kết nối nắp lò với hệ thống nước làm mát bên ngoài Các khớp nối nhanh bằng thép không gỉ (chống rò rỉ, dễ tháo rời)

3Các thông số kỹ thuật chính

Các thông số thiết kế của nắp lò làm mát bằng nước được xác định bởi loại lò điện, công suất và yêu cầu quy trình.
  • Các thông số nước làm mát:
    • Nhiệt độ đầu vào: ≤ 40 °C (quá cao sẽ làm giảm hiệu quả hấp thụ nhiệt);
    • Nhiệt độ đầu ra: ≤ 60 °C (ngăn ngừa các đường ống có kích thước do nhiệt độ cao);
    • Áp suất nước: 0,4-0,6 MPa (đảm bảo dòng nước đủ để tránh quá nóng tại chỗ);
    • Tốc độ lưu lượng nước: Được tính dựa trên công suất lò (ví dụ, lò cacbua canxi 40MVA đòi hỏi tốc độ lưu lượng nước 80-100 m3/h).
  • Các thông số cấu trúc:
    • Độ dày của tấm được làm mát bằng nước: 8-12 mm (cân bằng khả năng chống nhiệt và hiệu quả truyền nhiệt);
    • Khoảng cách ống: 150-250 mm (đảm bảo làm mát đồng đều, không có điểm nóng địa phương);
    • Áp suất niêm phong: ≥ 0,1 MPa (đảm bảo không rò rỉ khí lò, đáp ứng các tiêu chuẩn môi trường).
  • Các thông số về hiệu suất dịch vụ:
    • Nhiệt độ chịu đựng tối đa: 1800-2200°C (bức tường bên trong);
    • hệ số phân tán nhiệt: ≤150 W/m2K (thấp hơn các lớp phủ lửa truyền thống 300-400 W/m2K);
    • Tỷ lệ rò rỉ: ≤0,1% (tỷ lệ rò rỉ khí lò, đáp ứng các tiêu chuẩn khí thải GB 16297).

4. Các kịch bản ứng dụng và các loại lò phù hợp

Nó được sử dụng rộng rãi trong các lò điện công nghiệp khác nhau, và thiết kế của nó được tùy chỉnh theo điều kiện làm việc của lò:
Loại lò điện Các yêu cầu tương thích cho vỏ lò làm mát bằng nước Tác dụng ứng dụng điển hình
Cửa lò cung chìm hợp kim sắt(ví dụ: lò sắt silicon) Hiệu suất niêm phong cao (để thu thập khí lò giàu CO), chống ăn mòn sỏi kiềm Giảm tổn thất nhiệt trên cùng bằng 40%, tỷ lệ thu gom khí lò ≥95%, kéo dài tuổi thọ nắp lên 4 năm
Cửa lò cacbit canxi(đặc biệt là loại đóng) Chống nhiệt độ cao (được thích nghi với bức xạ cung 2000 °C +), chống ăn mòn CO Giảm tiêu thụ điện từ 50-80 kWh/ton cacbit canxi, không rò rỉ khí lò
lò lọc cung điện(ví dụ: lò sắt chrom carbon thấp) Làm mát nhanh (để kiểm soát nhiệt độ trên cùng của lò trong khi thổi oxy), dễ dàng mở / đóng Giảm chu kỳ tinh chế 10-15 phút / lô, giảm tần suất bảo trì 80%
Sản xuất thép lò cung điện(những doanh nghiệp nhỏ/trung bình) Thiết kế nhẹ (đối với hoạt động nghiêng của lò), kháng áp suất cao Cải thiện tính linh hoạt hoạt động lò, giảm tiêu thụ năng lượng sản xuất thép 3-5%

5Bảo trì hàng ngày và xử lý lỗi thông thường

Để đảm bảo hoạt động an toàn và ổn định của nắp lò làm mát bằng nước, bảo trì thường xuyên và xử lý lỗi kịp thời là rất cần thiết:

Bảo trì hàng ngày (một lần mỗi ca)

  1. Kiểm tra lưu thông nước: Kiểm tra nhiệt độ, áp suất và dòng chảy của cửa ra nước làm mát  Nếu nhiệt độ cửa ra vượt quá 60 °C hoặc áp suất giảm ≥ 0,1 MPa, hãy ngừng lò để kiểm tra ngay lập tức.
  2. Kiểm tra niêm phong: Kiểm tra các vết nứt hoặc lão hóa của miếng nắp cạnh lò; lau bề mặt niêm phong sạch sẽ và thay thế miếng nắp nếu có rò rỉ khí lò (được phát hiện bởi một máy dò khí).
  3. Kiểm tra đường ống: Kiểm tra các khớp nước vào/ra khỏi để tìm rò rỉ; sử dụng nhiệt kế hồng ngoại để quét thân vỏ ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ốp ố

Các lỗi phổ biến và giải pháp

Hiện tượng lỗi Nguyên nhân có thể Giải pháp
Sự quá nóng tại chỗ của thân vỏ (nhiệt độ ≥ 100 °C) Chặn các đường ống làm mát bằng nước (đóng vữa hoặc tích tụ bùn) 1. Ngừng lò và rửa ống bằng axit clorua 5% (để loại bỏ vảy); 2. Thay các ống bị tắc nghiêm trọng.
Sự rò rỉ khí lò ở cạnh nắp Sự lão hóa/đóng kín của miếng đệm, nén nắp không đồng đều 1. Thay thế miếng đệm nhiệt độ cao; 2. Điều chỉnh cơ chế khóa thủy lực để đảm bảo áp suất đồng đều.
Giảm áp suất nước làm mát Rẻ ống (được gây ra bởi mệt mỏi ở nhiệt độ cao) hoặc nới lỏng khớp 1. Ngừng lò và sửa chữa / thay thế ống vỡ; 2.
Thiết bị nâng bị tắc nghẽn Mất kết nối của bản lề hoặc bôi trơn không đủ 1. Làm sạch bản lề và áp dụng mỡ bôi trơn nhiệt độ cao (ví dụ, mỡ molybdenum disulfide);





Sơ đồ nắp lò:

Nắp lò điện làm mát bằng nước / Nắp lò EAF làm mát bằng nước tối ưu hóa, hoàn hảo cho các ứng dụng tải nặng 0
