Cáp điện làm mát bằng nước cấp công nghiệp cho lò điện cung (EAF) lò tinh chế chảo (LRF) Ứng dụng

  • Industrial Grade Water Cooled Power Cable for Electric Arc Furnace (EAF) Ladle Refining Furnace (LRF) Application
Nguồn gốc Trung Quốc
Hàng hiệu Shaanxi Chengda
Chứng nhận ISO 9001
Số mô hình Đàm phán dựa trên khả năng xử lý thiết bị
Số lượng đặt hàng tối thiểu 1 đơn vị
Giá bán The price will be negotiated based on the technical requirements and supply scope of Party A
chi tiết đóng gói Thảo luận theo các yêu cầu cụ thể của bên A
Thời gian giao hàng 1 tháng
Điều khoản thanh toán L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp Hoàn thành chuỗi cung ứng sản xuất, cung cấp đúng hạn và đáp ứng các tiêu chuẩn chất lượng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Làm nổi bật

Cáp điện làm mát bằng nước công nghiệp

,

Cáp điện EAF LRF

,

Cáp lò cung điện với bảo hành
Để lại lời nhắn
Mô tả sản phẩm
Dưới đây là phần giới thiệu:

  • Các đặc điểm chính
    • Độ dẫn điện cao: Nó sử dụng vật liệu đặc biệt và thiết kế cấu trúc để giảm kháng cự của cáp, do đó tăng hiệu quả truyền điện.
    • Hiệu suất làm mát tuyệt vời: Nó được trang bị hệ thống làm mát bằng nước có thể tiêu hao hiệu quả nhiệt do dòng chảy,ngăn chặn dây cáp quá nóng và đảm bảo hoạt động bình thường của nó trong môi trường nhiệt độ cao.
    • Chống ăn mòn và oxy hóa tốt: Các bộ phận kim loại của cáp thường được làm bằng thép không gỉ hoặc hợp kim đặc biệt, và lớp phủ bên ngoài được làm bằng vật liệu chống nhiệt độ cao,có thể duy trì hiệu suất ổn định trong môi trường khắc nghiệt.

  • Thiết kế cấu trúc
    • Hướng dẫn viên: Thông thường được làm bằng vật liệu dẫn điện cao như dây thép đồng thép hoặc dây kim loại.và sợi mài có thể làm giảm hiệu ứng da, cải thiện hiệu quả truyền dòng, mềm và linh hoạt, với bán kính uốn cong nhỏ.
    • Vỏ bên ngoài: Nó được làm bằng một ống cao su tổng hợp với một lớp vải tăng cường, có đặc điểm chống áp suất cao, chống nhiệt độ cao và hiệu suất uốn cong tốt.

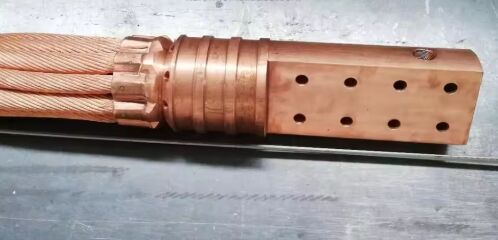

    • Điện cực: Điện cực thường được chế biến từ một thanh đồng nguyên vẹn, và bề mặt được thụ động hoặc đóng hộp để cải thiện khả năng chống ăn mòn và dẫn điện.Cuối điện cực thường được trang bị một vòng nâng để dễ dàng lắp đặt tại chỗ, và kết nối giữa ống và điện cực được gắn bằng hai kẹp thép không gỉ để đảm bảo niêm phong đáng tin cậy.

  • Yêu cầu về hiệu suất
    • Hiệu suất điện: Điện áp phá vỡ của ống cao su lớp ngoài của cáp làm mát bằng nước thường được yêu cầu không dưới 2300V,và sự gia tăng nhiệt độ bề mặt tối đa (bao gồm phần kết nối) không quá 40K.
    • Hiệu suất cơ khí: Ví dụ, độ căng thử nghiệm của một diện tích cắt ngang danh nghĩa 200mm2 là 15KN, và trên cơ sở này,giá trị căng thử nghiệm tăng 5KN cho mỗi 100mm2 tăng diện tích cắt ngang danh nghĩa của cáp làm mát bằng nước.
    • Hiệu suất niêm phong: Bụi cao su lớp ngoài phải chịu được áp suất nước làm việc ít nhất 0,6MPa và không có rò rỉ nước làm mát ở giao diện với điện cực.

  • Các kịch bản ứng dụng
    • Công nghiệp thép và kim loại phi sắt: Nó được sử dụng rộng rãi trong thiết bị lò cung trong thép và kim loại phi sắt để truyền năng lượng điện dòng cao.
    • Ngành công nghiệp đúc: Trong quá trình đúc, nó được sử dụng trong lò cung để cung cấp năng lượng cho việc nóng chảy kim loại.
    • Các ngành khác: Nó cũng có thể được sử dụng trong các trường hợp đòi hỏi nhiệt độ cao, ăn mòn mạnh hoặc môi trường điện áp cao, chẳng hạn như ngành công nghiệp phân điện và lò phản ứng hóa học.

  • Các thông số kỹ thuật của cáp điện làm mát bằng nước cho lò cung điện


    Các thông số kỹ thuật của cáp điện làm mát bằng nước cho lò điện cung được tùy chỉnh theo công suất lò (ví dụ: 10t, 30t, 100t EAF) và dòng điện hoạt động.Các thông số kỹ thuật tiêu chuẩnđối với các mô hình chung, cùng với các chỉ số hiệu suất chính:

    1Các thông số điện cơ bản


    Parameter Thông số kỹ thuật Nhận xét
    Vùng cắt ngang danh nghĩa 150 mm2 ~ 3000 mm2 Các mô hình phổ biến: 400 mm2, 800 mm2, 1200 mm2, 2000 mm2
    Lưu lượng điện 1500 A ~ 15000 A Tương quan tích cực với diện tích cắt ngang; ví dụ: cáp 800 mm2 hỗ trợ dòng điện liên tục 5000 A
    Điện áp định số 1000V ~ 3000V Thích hợp cho các hệ thống cung cấp điện EAF điện áp trung bình
    Điện áp phá vỡ của vỏ bên ngoài ≥ 2300 V (AC, 50Hz, 1min) Không bị hỏng hoặc flashover được phép
    Kháng cách nhiệt ≥ 50 MΩ Được đo ở nhiệt độ 25 °C, độ ẩm tương đối ≤ 85%
    Nhiệt độ bề mặt tăng ≤ 40 K Bao gồm thân cáp và đầu cuối kết nối; nhiệt độ môi trường 25°C

    2Các thông số hệ thống làm mát


    Parameter Thông số kỹ thuật Nhận xét
    Áp suất nước làm việc 0.4 MPa ~ 0.8 MPa Áp suất hoạt động khuyến cáo: 0,5 MPa
    Tỷ lệ lưu lượng nước 8 L/min ~ 50 L/min Tùy thuộc vào kích thước cáp; ví dụ: cáp 1200 mm2 đòi hỏi ≥ 20 L/min
    Chất lượng nước làm mát Độ dẫn điện ≤ 50 μS/cm; pH 6,5 ~ 8.5 Nước khử ion hoặc nước mềm được khuyến cáo để ngăn ngừa vảy
    Hiệu suất niêm phong Không rò rỉ dưới 1,2 lần áp suất làm việc Thời gian thử nghiệm: 30 phút

    3Các thông số cơ học


    Parameter Thông số kỹ thuật Nhận xét
    Độ bền kéo 15 KN (200 mm2); 20 KN (300 mm2); 25 KN (400 mm2) Tăng 5 KN cho mỗi 100 mm2 mở rộng
    Phân tích uốn cong ≥ 3 × đường kính bên ngoài cáp ( tĩnh); ≥ 5 × đường kính bên ngoài cáp (dinamic) Đáp ứng các yêu cầu về lắp đặt tại chỗ và uốn cong thường xuyên
    Phạm vi nhiệt độ hoạt động -20°C ~ +120°C Điều chỉnh cho môi trường xưởng EAF nhiệt độ cao
    Tuổi thọ ≥ 10.000 giờ Dưới điều kiện làm việc định danh

    4Các thông số cấu trúc


    Thành phần Vật liệu và thông số kỹ thuật
    Hướng dẫn viên Sợi dây thép đồng nhựa (những chất dẫn mềm lớp 5)
    Vỏ bên ngoài Cao su cloropren (CR) hoặc ethylene propylene diene monomer (EPDM) với lớp vải tăng cường
    Điện cực Đường gạch đồng rắn (T2 đồng) với bề mặt bọc thép; được trang bị vòng nâng
    Kẹp kết nối Cấu trúc kẹp hai thép không gỉ 304
    Cổng nước/cổng nước G1/2" ~ G1" giao diện quai; tương thích với các đầu nối nhanh công nghiệp

    5. Khớp với công suất lò áp dụng


    Mô hình cáp (Vùng cắt ngang) Khả năng EAF áp dụng
    400 mm2 ~ 800 mm2 5t ~ 20t
    1000 mm2 ~ 1600 mm2 30t ~ 60t
    1800 mm2 ~ 3000 mm2 80t ~ 150t
