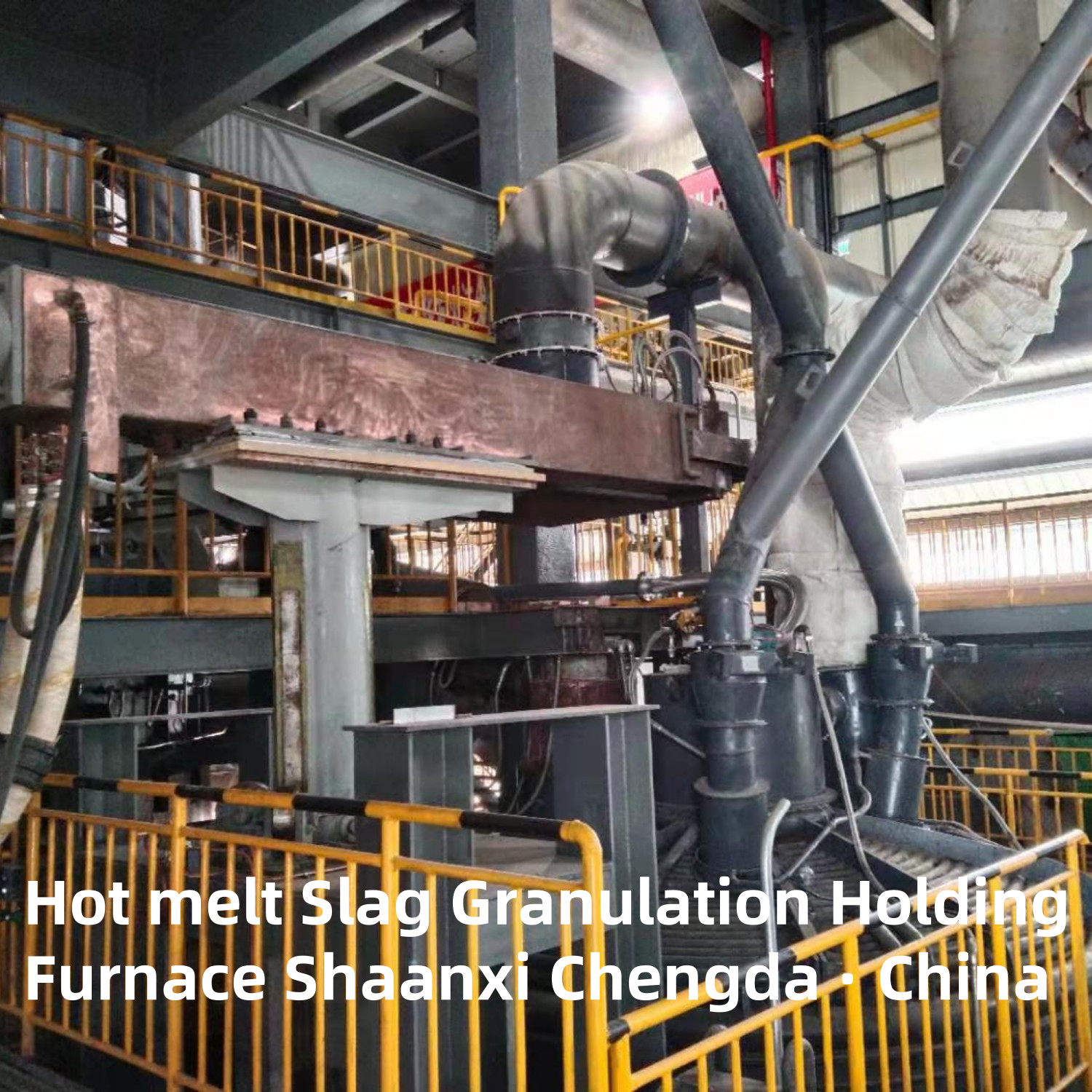

Thiết bị lò chứa tạo hạt xỉ nóng chảy

Lò chứa hạt xỉ nóng chảy

Sử dụng thiết bị:

  Dùng để tiếp nhận xỉ nóng chảy từ lò cao, làm lớp cách nhiệt xỉ lò cao, lưu trữ, thiết bị gia nhiệt.

Tổng quan thiết bị:

  Sau khi xỉ lò cao xả không liên tục được lưu trữ tạm thời trong thiết bị, nó được cung cấp cho thiết bị tạo hạt theo một tốc độ dòng chảy nhất định để đạt được mục đích tạo hạt ổn định và liên tục. Đồng thời, để giảm nhiệt độ xỉ trong quá trình lưu trữ tạm thời và ảnh hưởng đến quá trình tạo hạt sau đó, xỉ lò cao có thể được gia nhiệt.

Tính năng sản phẩm:

  Thiết kế thân lò và nắp lò cách nhiệt, giảm thiểu thất thoát nhiệt, tối đa hóa việc sử dụng gia nhiệt trước.

Các thông số và chỉ số chính:

1, Lượng lưu trữ xỉ: khoảng 75t;
2, Công suất xỉ 30 ~ 60 tấn/giờ;
3, Nhiệt độ xả xỉ ≧1420℃;
4, Nhiệt độ xỉ ~ 1500℃ (cần đo);
5, Công suất gia nhiệt: nhiệt độ xỉ tăng tối đa hàng giờ ≧50℃;
6, Yêu cầu tản nhiệt thân lò (hoạt động bình thường):
  Nhiệt độ thành lò: ≤ 80℃;
  Nhiệt độ trên cùng: ≤120℃;
  Nhiệt độ đáy lò: ≤ 80℃.

Mô tả cấu trúc thiết bị:

1. Thân lò;

2. Lớp lót lò;

3. Vòi phun trượt điều khiển dòng chảy làm mát bằng nước;

4. Nắp lò bảo quản nhiệt và thiết bị treo;

5. Hệ thống nâng điện cực; 6, hệ thống thủy lực;

7. Hệ thống mạng ngắn;

8. Bể chứa nước và bộ phân phối nước;

9. Thiết bị đầu vào xỉ;

10. Cửa xả khói làm mát bằng nước;

11. Máy mở lò;

12. Máy biến áp lò điện;

13. Tủ chuyển mạch cao áp;

14. Hệ thống điều khiển lò điện.

Chức năng thiết bị

• Tiếp nhận và Lưu trữ Xỉ: Nó được sử dụng để tiếp nhận xỉ nóng chảy từ lò cao hoặc các thiết bị luyện kim khác và lưu trữ tạm thời để đệm cho việc xả xỉ không liên tục và cung cấp nguồn xỉ liên tục cho quá trình tạo hạt sau đó.
• Bảo quản nhiệt và Kiểm soát nhiệt độ: Bằng cách áp dụng các biện pháp bảo quản nhiệt và thiết bị gia nhiệt hiệu quả, nhiệt độ của xỉ được duy trì ở mức tương đối cao (chẳng hạn như trên 1400°C). Điều này ngăn xỉ bị đông đặc trong quá trình lưu trữ và đảm bảo tính lưu động của nó, có lợi cho các hoạt động tạo hạt sau đó.
• Xả có kiểm soát: Theo yêu cầu sản xuất của hệ thống tạo hạt, xỉ trong lò được xả với tốc độ và tốc độ dòng chảy nhất định để đảm bảo sự ổn định và chất lượng của quá trình tạo hạt.

Cấu trúc

• Thân lò: Cấu trúc thân lò bao gồm vỏ lò, lớp lót, v.v. Vỏ lò thường được làm bằng tấm thép để đảm bảo độ bền và độ ổn định của thân lò. Lớp lót được cấu tạo bởi nhiều lớp vật liệu chịu lửa. Ví dụ, lớp lót bên của lò có thể bao gồm một lớp ván amiăng, một lớp vật liệu đầm và một lớp gạch cacbon từ ngoài vào trong, và đáy lò bao gồm một lớp gạch nhôm cao, một lớp cốt liệu chịu lửa và một lớp gạch cacbon. Cấu trúc này có thể làm giảm hiệu quả thất thoát nhiệt và cải thiện tuổi thọ của lớp lót lò.
• Hệ thống sưởi: Thường sử dụng phương pháp gia nhiệt bằng điện - hồ quang hoặc các phương pháp gia nhiệt bằng điện khác. Hệ thống nâng điện cực là một phần quan trọng của việc gia nhiệt bằng điện - hồ quang, có thể điều chỉnh vị trí của điện cực để kiểm soát công suất gia nhiệt và khu vực gia nhiệt để đảm bảo gia nhiệt đồng đều cho xỉ trong lò.
• Thiết bị đầu vào và đầu ra xỉ: Thiết bị đầu vào xỉ được sử dụng để kết nối với thiết bị khai thác xỉ của lò luyện kim thượng nguồn để đảm bảo xỉ nóng chảy đi vào lò chứa một cách trơn tru. Thiết bị đầu ra xỉ được trang bị vòi phun trượt điều khiển dòng chảy làm mát bằng nước hoặc các thiết bị điều khiển dòng chảy khác để kiểm soát chính xác tốc độ dòng chảy xả xỉ.
• Hệ thống phụ trợ: Bao gồm hệ thống thủy lực, hệ thống mạng ngắn, hệ thống làm mát bằng nước, thiết bị điện và hệ thống điều khiển. Hệ thống thủy lực được sử dụng để điều khiển thiết bị nâng điện cực và các bộ phận di chuyển khác; hệ thống mạng ngắn chịu trách nhiệm truyền năng lượng điện; hệ thống làm mát bằng nước được sử dụng để làm mát các bộ phận chính như điện cực và nắp lò để ngăn ngừa quá nhiệt; thiết bị điện và hệ thống điều khiển được sử dụng để kiểm soát toàn bộ quá trình vận hành của thiết bị, bao gồm kiểm soát nhiệt độ, kiểm soát chuyển động điện cực và kiểm soát xả xỉ.

Đặc điểm kỹ thuật

• Khả năng lưu trữ xỉ lớn: Nói chung, khả năng lưu trữ xỉ có thể đạt khoảng 75 tấn và khả năng xử lý xỉ là 30 - 60 tấn mỗi giờ, có thể đáp ứng nhu cầu sản xuất của các hệ thống tạo hạt cỡ lớn và vừa.
• Thất thoát nhiệt thấp: Thiết kế thân lò và nắp lò bảo quản nhiệt giảm thiểu thất thoát nhiệt và hiệu suất bảo quản nhiệt là tuyệt vời. Ví dụ, khi thiết bị hoạt động bình thường, nhiệt độ thành lò là ≤ 80°C và nhiệt độ trên cùng là ≤ 120°C.
• Hiệu suất tăng nhiệt tốt: Nó có một công suất gia nhiệt nhất định và mức tăng nhiệt độ tối đa hàng giờ của xỉ có thể là ≥ 50°C, có thể nhanh chóng tăng nhiệt độ xỉ lên phạm vi yêu cầu và duy trì sự ổn định của nhiệt độ xỉ.
