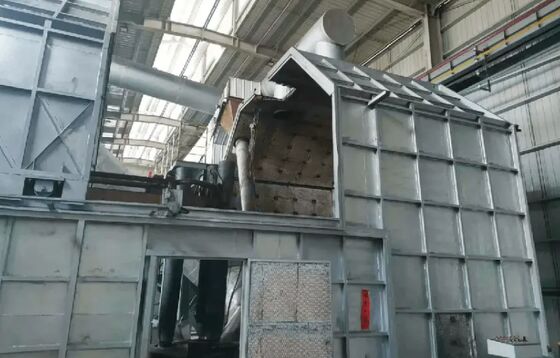

Thiết bị xử lý tro nhôm với nhiệt độ nóng chảy 1550-1650 °C, tiêu thụ điện 750-850kWh/t và công suất xử lý hàng ngày 60-160t

Giới thiệu về thiết bị và thông số

I. Nguyên tắc quy trình

• Phản ứng chính:3CaO + Al2O3 → 3CaO·Al2O3(calcium aluminate)
• Phản ứng phụ: Xăng hóa / chuyển đổi giảm AlN và Al kim loại; bay hơi và loại bỏ muối
• Sản phẩm:Calcium aluminate đã được nóng chảy(đồ thải tinh chế thép, chất khử oxy hóa / khử lưu huỳnh)

II. Thành phần thiết bị cốt lõi (dòng sản xuất hoàn chỉnh)

1Hệ thống xử lý trước

• Máy nghiền và sàng lọc: nghiền nát tro nhôm đến ≤ 50mm, loại bỏ sắt và tạp chất
• Trạm sản xuất hàng loạt: đo tự động tro nhôm, CaO, chất làm giảm (coke) và chất biến đổi (MgO)
  • Tỷ lệ: tro nhôm40-65%, CaO35-45%MgO015%


• Máy trộn/máy đắp gạch: Trộn các vật liệu đồng đều; có thể làm bông để tăng tốc độ nóng chảy

2Thiết bị cốt lõi: lò cung điện DC Calcium Aluminate

• Cơ thể lò: Tròn / vuông, vỏ thép + lớp lót lửa tổng hợp (đồ gạch corundum-mullite/magnesia-chrom)
• Điện cực:Điện cực graphit(cặp/ba điện cực)
• Nguồn cung cấp điện:Nguồn cung cấp điện cho bộ điều chỉnh DC(1000~10000kVA)
• Cơ chế nghiêng lò: nghiêng thủy lực (để xả rác)
• Hệ thống làm mát: làm mát bằng nước cho vỏ lò và chuck điện cực
• Hệ thống khí khói: Làm sạch khí khói nhiệt độ cao, fluoride và sương mù

• Tiêu thụ điện cực giảm40%
• Không cần bù công suất phản ứng, đầu tư thấp hơn
• Tiếng ồn giảm1020dB
• Xúc điện từ mạnh, thành phần đồng nhất và tốc độ nóng chảy nhanh
• Vỏ cách nhiệt dễ hình thành trong trường hợp mất điện, bảo vệ lớp lót lò

3Hệ thống sau xử lý

• Khả năng phát thải/bầu lạnh: Chụp bỏ rác nóng → làm nguội bằng nước/hơi lạnh → nghiền nát
• Đường nghiền và sàng lọc: máy nghiền hàm + máy nghiền cuộn + màn hình rung
  • Kích thước hạt hoàn thành:10mm, 1050mm(đối với thép)
  • Bột được lọc quá mức được đưa trở lại lò để đục lại


• Lưu trữ và đóng gói: Silos sản phẩm hoàn thành, đóng gói tự động (25/50kg/thùng bán lẻ)

4. Các cơ sở hỗ trợ bảo vệ môi trường

• Làm sạch khí khói:
  • Tháp dập (được kiểm soát nhiệt độ dưới 200 °C)
  • Bộ lọc túi (như hấp thụ florua)
  • Tháp rửa kiềm (loại bỏ HCl, F− và sương mù)


• Nước thải: Làm mát nước lưu thông + một lượng nhỏ của trung hòa axit-base
• Rác thải rắn: Gần như không còn dư lượng chất thải thứ cấp (chuyển đổi hoàn toàn)

III. Sản phẩm: Calcium aluminate (dữ liệu chỉ số sản phẩm hoàn thiện)

• Các giai đoạn chính:3CaO·Al2O3, 12CaO·7Al2O3
• Thành phần điển hình (wt%):
  • Al2O3: 55-65%
  • CaO: 30~40%
  • MgO: 2~5%
  • SiO2: < 3%
  • F−, S, P: < 0,1%


• Ứng dụng:Thanh lọc đã đun sôi cho thép, chất khử lưu huỳnh hiệu quả cao, chất khử oxy hóa

IV. Đặc điểm kỹ thuật

• Sử dụng tài nguyên: biến tro nhôm thành kho báu, tỷ lệ sử dụng Al2O3 >90%
• Điều trị vô hại: Phân hủy AlN, loại bỏ muối, cố định kim loại nặng
• Hiệu quả cao: Chu kỳ nhiệt đơn ngắn, liên tục cao và tự động hóa
• Tiêu thụ thấp: Tiêu thụ điện năng và điện cực thấp hơn đáng kể của lò DC so với các quy trình truyền thống

V. Các đề xuất lựa chọn

• Đường nhỏ:1250~3000kVACửa lò DC, công suất xử lý hàng ngày 30~80t tro nhôm
• Đường cỡ trung bình:3000-6300kVACửa lò DC, công suất xử lý hàng ngày 80~160t tro nhôm
• Dòng quy mô lớn:6300~10000kVACửa lò DC, công suất xử lý hàng ngày 160~300t+ tro nhôm
