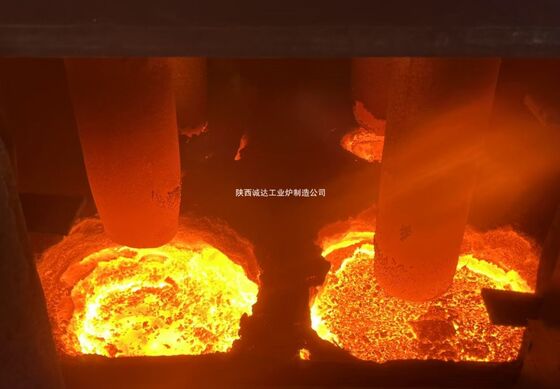

Lò hồ quang chìm DC lớn bốn điện cực

1. Cấu trúc cơ bản và nguyên lý hoạt động

Các thành phần cốt lõi

• Hệ thống điện cực: Bốn điện cực than chì hoặc tự nung được cắm theo chiều dọc được bố trí theo hình chữ nhật (bố cục hình vuông phổ biến), với đường kính từ 800 - 1200mm cho các lò quy mô lớn.
• Hệ thống cung cấp điện: Bao gồm máy biến áp chỉnh lưu, tủ chỉnh lưu thyristor, bộ phản kháng DC và lưới ngắn. Nó chuyển đổi nguồn AC thành nguồn DC để cung cấp cho các điện cực và bộ phản kháng DC triệt tiêu sự đột biến dòng điện và ổn định hồ quang.
• Thân lò: Nó bao gồm vỏ thép, lớp lót chịu lửa (gạch chịu lửa cao + khối đầm cacbon) và đáy lò dẫn điện (cực dương gạch than chì - cacbon + lớp dẫn điện bằng đồng), có thể chịu được nhiệt độ cao từ 1800 - 2200℃ và độ dẫn điện mạnh.
• Hệ thống phụ trợ: Chúng bao gồm hệ thống nước làm mát, hệ thống loại bỏ bụi, hệ thống cấp liệu tự động và hệ thống điều khiển PLC để theo dõi và điều chỉnh các thông số luyện kim theo thời gian thực.

Nguyên lý hoạt động

2. Các thông số kỹ thuật chính (Mô hình quy mô lớn điển hình: 40 - 63MVA)

3. Ưu điểm cốt lõi so với lò truyền thống

4. Kịch bản ứng dụng

1. Sản xuất Ferroalloy: Được sử dụng để luyện ferrochrome carbon cao, ferrosilicon, silicomangan và ferrotungsten, phù hợp với các yêu cầu sản xuất quy mô lớn và chất lượng cao.
2. Luyện silicon công nghiệp: Nó có thể xử lý silica độ tinh khiết cao, với độ tinh khiết silicon lên đến 99.5% - 99.9% và tốc độ luyện kim cao.
3. Sản xuất canxi cacbua: Môi trường nhiệt độ cao ổn định đảm bảo hàm lượng canxi cacbua ≥80% và giảm tiêu thụ năng lượng từ 8% - 10% so với lò AC.
4. Thu hồi kim loại hiếm: Nó có thể áp dụng cho việc khử và luyện quặng niken - coban và quặng tantali - niobi, với khả năng thích ứng mạnh mẽ với nguyên liệu thô phức tạp.

5. Cấu hình điển hình và lưu ý vận hành

Cấu hình

• Bố cục điện cực: Bố cục hình vuông với khoảng cách tâm - tâm là 2.5 - 4.0m cho các điện cực, đảm bảo phân bố dòng điện đồng đều.
• Điều khiển cung cấp điện: Áp dụng vận hành song song tủ chỉnh lưu kép (20 - 30MVA trên mỗi tủ) để đạt được điều chỉnh dòng điện độc lập cho mỗi điện cực và điều khiển tự động chiều dài hồ quang.
• Đáy lò dẫn điện: Thiết kế cực dương song song nhiều vùng làm giảm mật độ dòng điện và kéo dài tuổi thọ của đáy lò thêm 50%.

Lưu ý vận hành

1. Kiểm soát chặt chẽ độ sâu cắm điện cực (1.2 - 1.8m) để ngăn chặn sự tiếp xúc của hồ quang và mất năng lượng.
2. Duy trì chất lượng nước của hệ thống làm mát (độ dẫn điện ≤50μS/cm) để tránh cháy điện cực và thân lò.
3. Sử dụng hệ thống xỉ có tính kiềm cao (tính kiềm R = 1.8 - 2.2) để cải thiện tỷ lệ khử lưu huỳnh (≥85%) và tỷ lệ thu hồi hợp kim.

6. So sánh với Lò hồ quang chìm AC ba điện cực

7. Xu hướng phát triển

1. Tích hợp siêu công suất: Công suất định mức của một lò đơn có thể đạt 80 - 120MVA, với cấu trúc bốn điện cực + cực dương đáy nhiều để cải thiện mật độ công suất.
2. Điều khiển thông minh: Các hệ thống dựa trên AI có thể tự động điều chỉnh vị trí điện cực, dòng điện và tốc độ cấp liệu, rút ngắn chu kỳ luyện kim từ 10% - 15%.
3. Nâng cấp tiết kiệm năng lượng và bảo vệ môi trường: Kết hợp phát điện nhiệt thải và luyện kim giàu oxy để giảm tiêu thụ năng lượng từ 15% - 20% và áp dụng hệ thống đốt NOₓ thấp để đáp ứng các tiêu chuẩn phát thải nghiêm ngặt.
