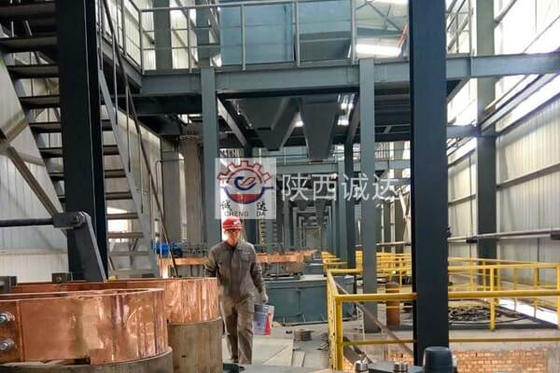

Thiết bị hệ thống lò cung điện corundum trắng với chứng nhận ISO 9001

1. Tổng quan dự án:
1.1 Mô hình thiết bị: BGYL-2000KVA thiết bị hệ thống lò cung điện corundum trắng;
1.2 Thiết bị sử dụng: chủ yếu được sử dụng để nóng chảy các chất mài mòn và vật liệu chịu lửa như corundum trắng, alumina nóng chảy, mullite, v.v.;
1.3 Hình thức thiết bị: Cửa lò corundum trắng là một lò cố định, với nắp lò làm mát bằng nước, ván, nguồn cấp trên và cấu trúc làm mát bằng nước phun bên ngoài trên tường lò.

2. Tính năng hệ thống
2.1 Các hình thức cấu trúc của nguồn cung cấp trên đỉnh lò, nắp lò làm mát bằng nước và làm mát bằng nước phun bên ngoài trên tường lò;
2.2 Mỗi giai đoạn sử dụng một mạng lưới ngắn tiết kiệm năng lượng bao gồm dây thép đồng mềm, qua các thanh đồng tường, thanh đồng, thanh thép cấu trúc (loại nâng xe đẩy) v.v.;
2.3 Máy điều chỉnh tự động nâng điện cực có tần số biến đổi tiên tiến và đáng tin cậy: có khả năng vận hành tự động và thủ công.
2.4 Vỏ lò được làm bằng thép nồi hơi 20g, dày 20mm, không gia cố và xe lò có cấu trúc tròn;Bảng thép dưới cùng và váy của xe lò được làm bằng tấm thép dày 20mm;
2.5 Máy kẹp điện cực sử dụng phương pháp kẹp dây đai, đáng tin cậy và có tuổi thọ dài;
2.6 Máy khóa điện cực sử dụng phương pháp điều khiển bằng khí;
2.7 Điện áp chính của bộ biến áp là 35KV, và điện áp thứ cấp là 200-130V trong bảy cấp độ. Về điều chỉnh điện áp tải, phương pháp đường hàng đầu;
2.8 Cổng vào của hệ thống nước làm mát được trang bị hệ thống theo dõi áp suất và nhiệt độ nước, cũng như báo động âm thanh và ánh sáng.
2.9 Các thông số của lò điện được theo dõi và quản lý thông qua màn hình cảm ứng.
2.10 Vật liệu vận chuyển sử dụng hệ thống vận chuyển khí áp cực mật độ.

3- Mô tả cấu trúc hệ thống và nguyên tắc hoạt động
Cửa lò corundum trắng là một lò lạnh bằng nước ống thẳng cố định với nắp lò cố định, vải, nắp trên và nền tảng thân lò.Cấu trúc làm mát nước phun bên ngoài của tường lò được tạo thành từ các bộ phận cơ học sau::
a, thân lò;
b, xe lò;
c, Hệ thống mạng ngắn thứ cấp;
d, Nắp và vỏ lò làm mát bằng nước ống thẳng cố định;
e, Máy điều khiển xe;
hệ thống làm mát bằng nước;
g, hệ thống vận chuyển pha siêu dày đặc
h, Hệ thống loại bỏ bụi
i, hệ thống điều khiển điện

Nguyên tắc hoạt động
Thiết bị này dựa trên năng lượng điện và sử dụng nhiệt khổng lồ được giải phóng bởi vòng cung hình thành giữa điện cực và điện nung để đạt được nấu chảy.Khi dòng chảy được đưa vào lò thông qua điện cực, một hiện tượng xả vòng cung được kích hoạt giữa đầu điện cực và sạc lò. tại thời điểm này, nhiệt độ trong khu vực vòng cung ngay lập tức tăng lên trên 3000 ° C,và năng lượng nhiệt mạnh mẽ nhanh chóng tan chảy sạc lò chủ yếu được làm từ bột alumina công nghiệpDưới điều kiện nhiệt độ cao, sạc lò trải qua một loạt các thay đổi vật lý và hóa học phức tạp, cuối cùng làm mát và cố định để tạo thành corundum màu trắng chất lượng cao.Trong quá trình nóng chảy, năng lượng điện được chuyển đổi hiệu quả thành năng lượng nhiệt, cung cấp các điều kiện nhiệt độ cao cần thiết để hình thành corundum trắng.Kiểm soát nhiệt độ chính xác và môi trường cung ổn định đảm bảo chất lượng nhất quán của các sản phẩm corundum trắng.

Parameter kỹ thuật:
Các thông số kỹ thuật điện: Nói chung phù hợp với nguồn điện năng lượng cao, chẳng hạn như thiết bị lò cung cung quang điện corundum trắng HY2.8-4000KVA, hệ thống cung cấp điện AC 10kV, phạm vi điện áp 10kV ± 10%,3 giai đoạn, tần số 50 ± 0.5Hz; Điện áp của hệ thống phân phối điện áp thấp là 380V/220V + 10% -15%, với tần số 50 ± 0.5Hz.Các đầu vào năng lượng mạnh mẽ và ổn định đáp ứng nhu cầu năng lượng để tạo ra nhiệt độ cao trong lò cung điện.
Các thông số điện cực: Các điện cực graphite chất lượng cao thường được lựa chọn, có độ dẫn tốt và khả năng chống nhiệt độ cao.và các kích thước khác của điện cực được xác định theo các thông số kỹ thuật cụ thể và các yêu cầu quy trình sản xuất của lò cung điệnVí dụ, đường kính điện cực phổ biến là 250mm, có thể hoạt động ổn định trong môi trường nhiệt độ cao và dòng điện cao,đảm bảo sản xuất liên tục của vòng cung và cung cấp nhiệt ổn định bên trong lò.
Điều khiển nhiệt độ: Thiết bị này có thể đạt được điều khiển nhiệt độ cực kỳ chính xác, nhanh chóng nâng và duy trì nhiệt độ bên trong lò trên 2000 °C,đáp ứng các yêu cầu nghiêm ngặt về nhiệt độ cao trong việc nóng chảy corundum trắngThông qua các hệ thống giám sát và kiểm soát nhiệt độ tiên tiến, điều chỉnh thời gian thực của điện cực, điện áp và các thông số khác đảm bảo nhiệt độ đồng đều và ổn định bên trong lò,cung cấp bảo đảm đáng tin cậy cho việc nóng chảy chất lượng cao của corundum trắng.
Chỉ số đầu ra: lấy thiết bị HY2.8-4000KVA làm ví dụ, đầu ra hàng ngày của một bộ thiết bị duy nhất có thể đạt 25 tấn.Nếu được tính trên cơ sở hệ thống làm việc liên tục với 330 ngày làm việc mỗi năm, sản lượng hàng năm là 8250 tấn. Để đạt được sản lượng hàng năm là 30000 tấn, cần bốn bộ thiết bị như vậy.Lượng đầu ra của các thiết bị hệ thống lò cung điện của các thông số kỹ thuật khác nhau khác nhau, và lựa chọn hợp lý có thể được thực hiện theo quy mô sản xuất của doanh nghiệp và nhu cầu thị trường.
2.11 Hệ thống loại bỏ bụi sử dụng hệ thống loại bỏ bụi hai giai đoạn của bộ lọc túi xoáy.
