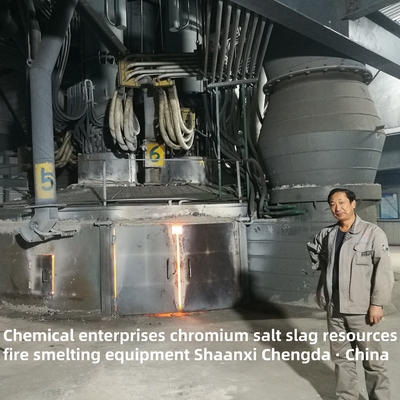

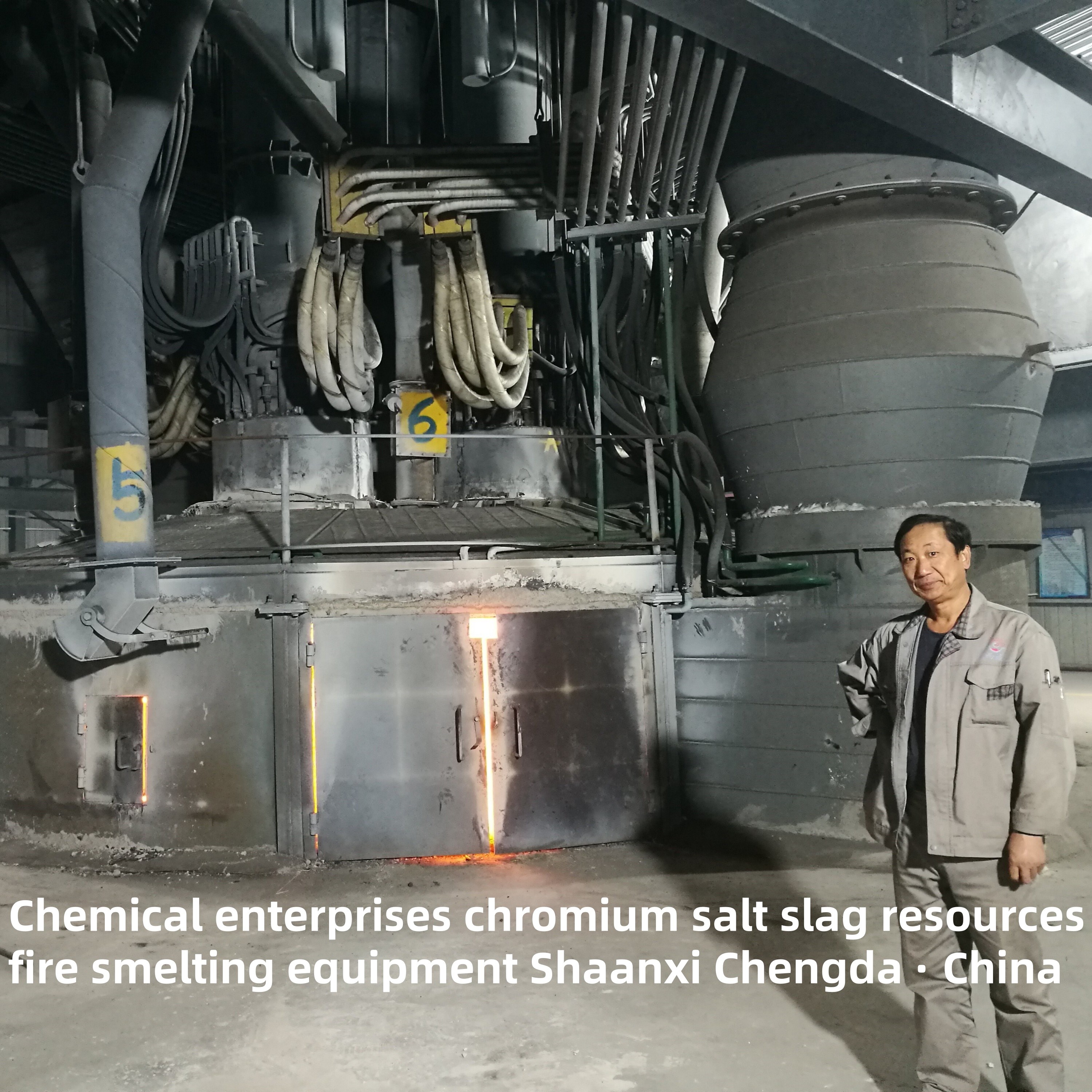

TOP4 Doanh nghiệp hóa học Khóa muối Chrom Slag tài nguyên Thiết bị nóng bỏng lửa

Doanh nghiệp hóa chất Chrom salt slag tài nguyên Thiết bị nóng bỏng lửa

Quá trình sản xuất:

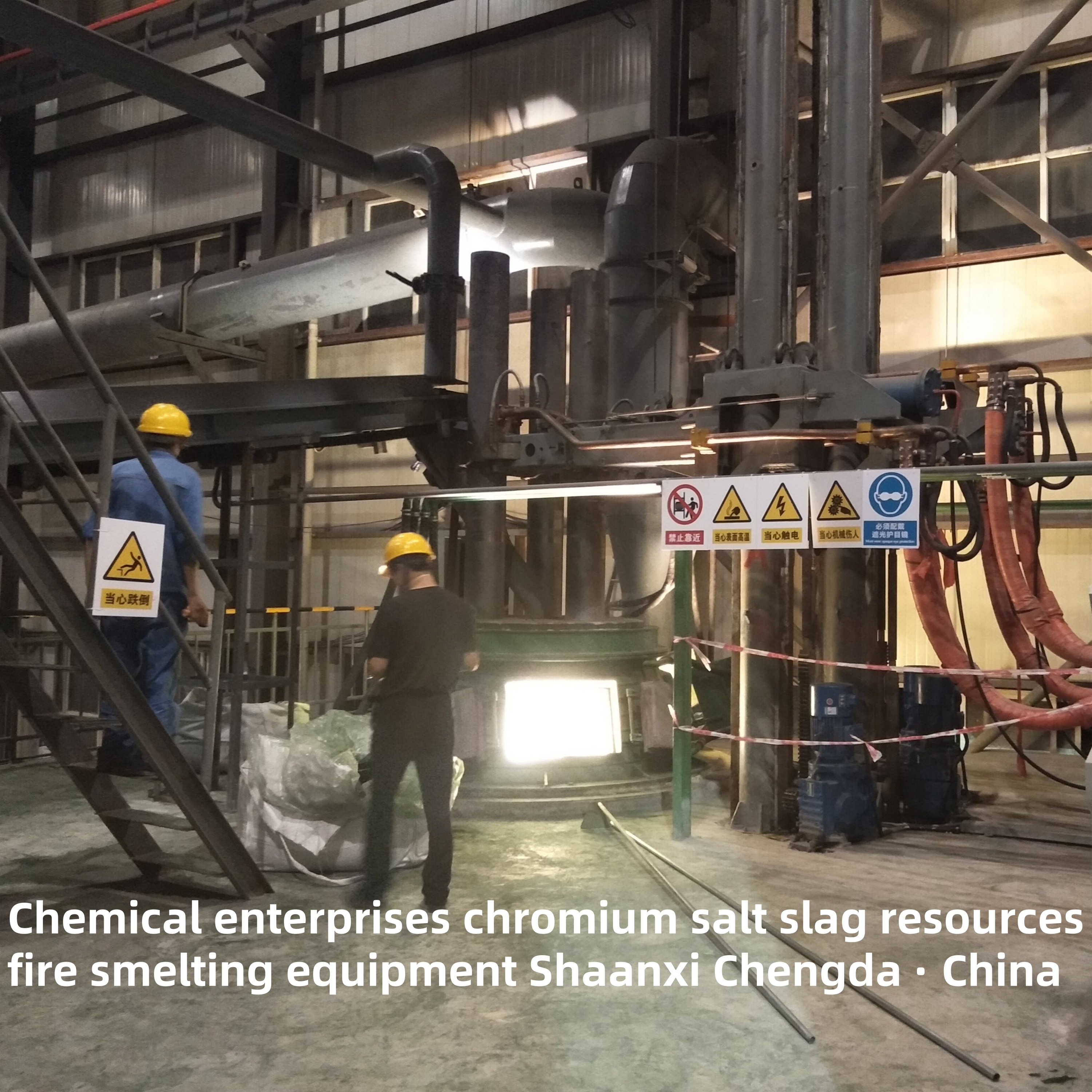

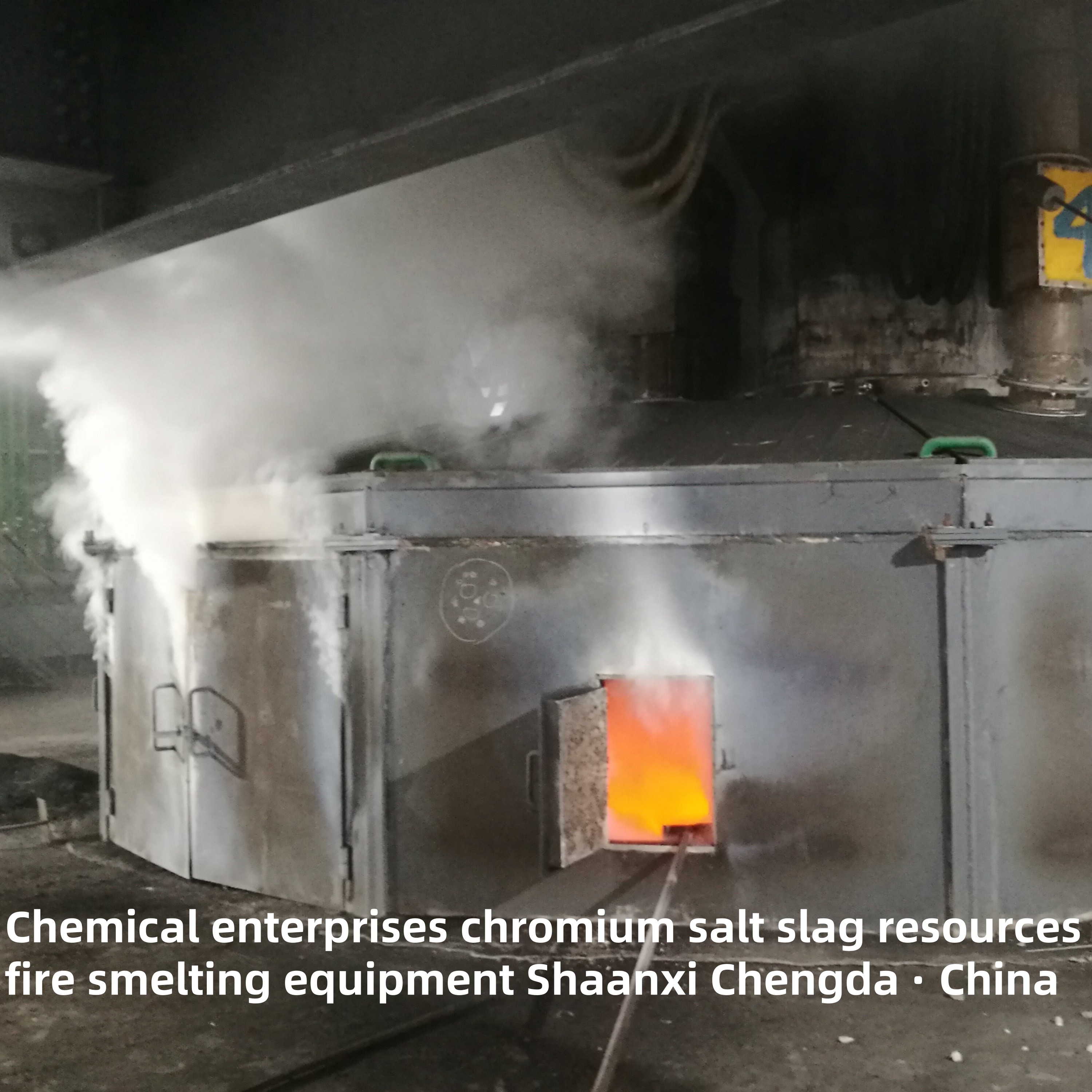

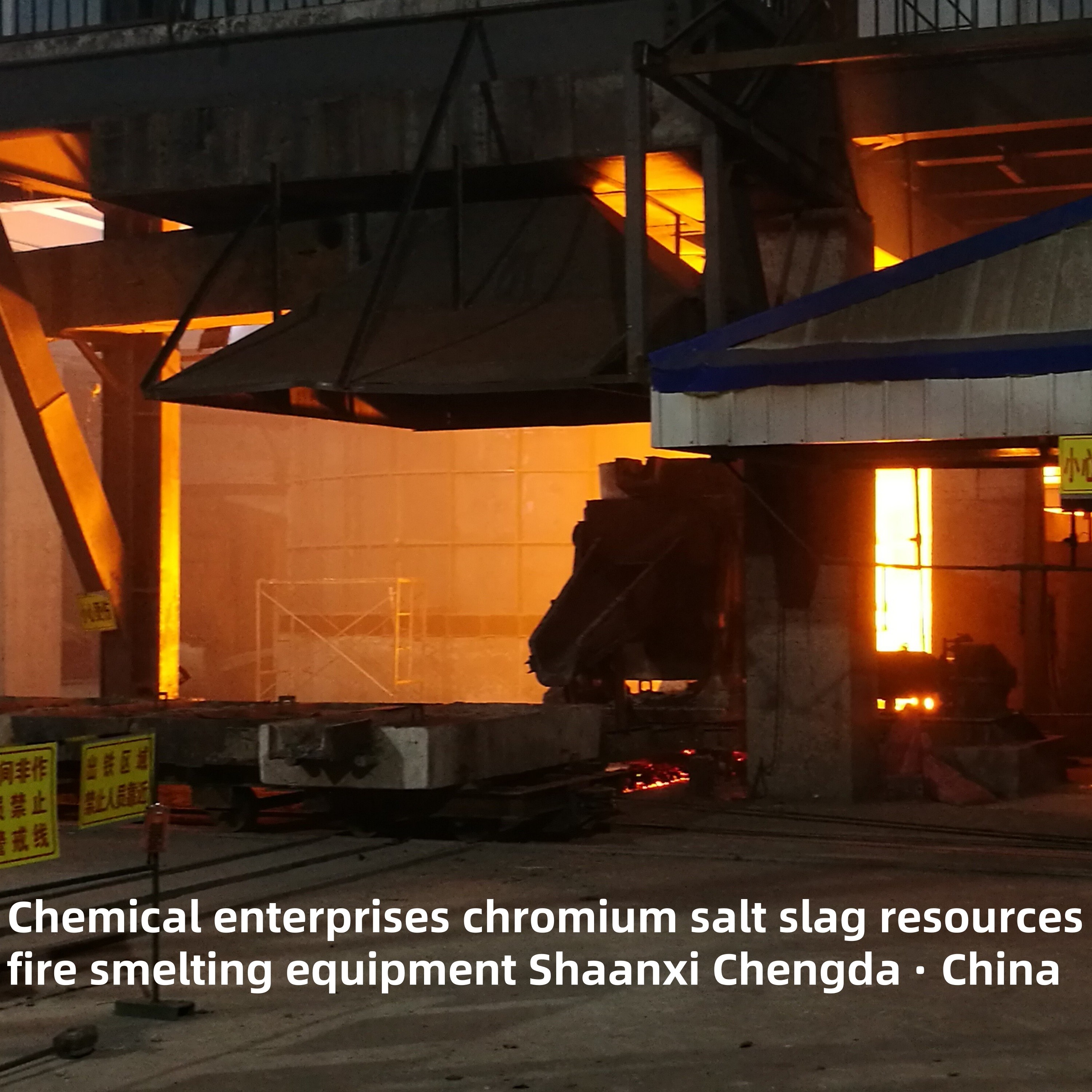

Các nguyên liệu chính của lò tinh chế đặc biệt, chẳng hạn như hạt sỏi crôm không chứa canxi, sỏi canxi-vanadi, carbon xanh và silica, được tải vào thùng phân phối,được đánh bởi hệ thống cân và đo, và được đưa vào hệ thống vận chuyển dây chuyền phẳng thông qua dây chuyền vận chuyển dây chuyền trộn dưới.Nền tảng 50 mét của lò điện để lưu trữVật liệu được đưa vào thùng cấp trên của lò bằng hệ thống phân phối bao gồm một số bộ dây đai,và sau đó đo và cân vào lò thông qua ống cho ăn trong lò, và các vật liệu mỏng bán mở vòng chảy được thực hiện bằng nguồn cung cấp điện liên tục.được tiêm vào chén kim loại nóng và chén rác trung gianSau khi bếp hoàn thành, sắt nóng chảy được đẩy đến vòng đúc, và sau khi an thần,sắt nóng chảy được đúc vào khuôn thỏi hoặc máy đúc liên tục, sau khi làm mát tự nhiên và nghiền nát, cần cẩu được nâng lên hộp sắt, và làm mát được hoàn thành vào kho.
Khí khói của lò điện đi vào buồng đốt CO, ống khói được làm mát,và ống hàng được làm mát (nồi hơi nhiệt thải) vào bộ thu bụi túi nhiệt độ cao để xử lý, và bụi được xả sau khi đạt đến tiêu chuẩn xả của luyện sắt và thép.

Đặc điểm của nhà máy lọc này:

  1So với lò cung điện 3500kvA, tiêu thụ năng lượng nóng chảy của một tấn sản phẩm được giảm 1830 độ, giảm 28%.
Tiêu chuẩn tiêu thụ năng lượng nóng chảy lò 9000kvA là 4800 độ / T, mức thực tế là 4670 độ / T; tiêu chuẩn tiêu thụ năng lượng nóng chảy lò 3500kvA là 6500 độ / T;Tiêu thụ điện kết hợp của lò 9000kvA là 1830 độ / T thấp hơn so với lò 3500kvA.
2- Tiêu thụ điện cực thấp.
Sản phẩm 9000kvA lò tấn tiêu thụ 0,012T điện cực, chiếm 43% so với dự kiến và dưới 30% so với tiêu thụ điện cực lò 3500kvA.
3. yếu tố năng lượng để đáp ứng các yêu cầu thiết kế.
Chỉ số thiết kế của yếu tố công suất lò 9000kvA là ≥ 0.82, và yếu tố công suất trong hoạt động thực tế là khoảng 0.90.
4- Cải thiện chất lượng.
Chất lượng của lò lớn và lò nhỏ cũng đã được cải thiện đáng kể, và tỷ lệ vượt qua hàng năm của ferrochrome đã đạt trung bình 89%,cao hơn gần 5% so với kế hoạch, và tỷ lệ vượt qua của lò nhỏ đã tăng 20%.
5. Về cơ bản nhận ra chìm chảy cung.
Sau một thời gian dài của thăm dò thông qua các tỷ lệ vật liệu, độ sâu chèn điện cực, kích thước tải và các điều chỉnh khác để về cơ bản đạt được tan chảy cung chìm,nhiệt độ bề mặt lò thấp hơn nhiều so với quá trình thử nghiệm, nhiệt độ nước lưu thông giảm đáng kể.
