Hệ thống tự động hóa thông minh (DCS) thiết bị lò điện

Tổng quan về chức năng và sử dụng thiết bị:

Thiết bị này chủ yếu được sử dụng để điều khiển hoạt động tự động của lò điện,Thiết bị tự động hóa điện như PLC (điểm điều khiển logic có thể lập trình) và máy tính công nghiệp để giám sát thời gian thực và kiểm soát tự động quá trình sản xuất, cải thiện hiệu quả sản xuất và chất lượng sản phẩm.

Các thông số cấp hiệu suất chính:

Các thành phần điện áp thấp chính là Schneider, ABB và các thương hiệu nổi tiếng khác, PLC là Siemens 1500 series, và máy tính trên là Wincc7.5.

Thành phần của thiết bị:

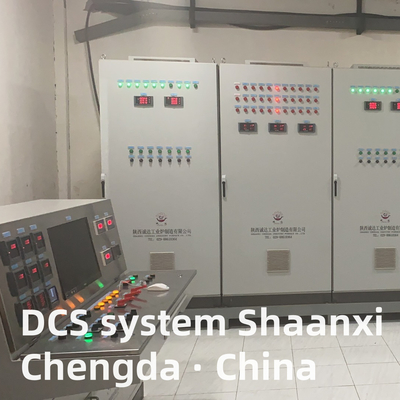

Nó chủ yếu bao gồm tủ điều khiển điện áp thấp, tủ điều khiển PLC, trạm hoạt động chính, trạm máy tính, hộp đầu cuối hộp điều khiển trường, vv

Hệ thống tự động hóa thông minh (DCS) cho thiết bị lò điện

Tổng quan

Chức năng và đặc điểm chính

1.Giám sát thời gian thực & Thu thập dữ liệu

• Thiết bị cảm biến đa tham số: Theo dõi các biến trình quan trọng, bao gồm:
  • Nhiệt độ: Nhiệt độ hồ nóng chảy (thông qua nhiệt cặp hoặc cảm biến hồng ngoại), nhiệt độ tường lò, nhiệt độ khí khói.
  • Các thông số điện: Điện vào, điện áp, tiêu thụ điện và vị trí điện cực (để ổn định vòng cung).
  • Tình trạng vật chất: Tốc độ cho ăn nguyên liệu thô, mức độ vật liệu nóng chảy, độ nhớt và dòng chảy khai thác.
  • Dữ liệu môi trường: Thành phần khí khói (SO2, NOx, bụi), áp suất và khí thải.

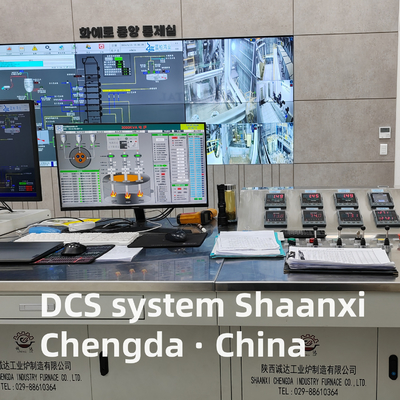

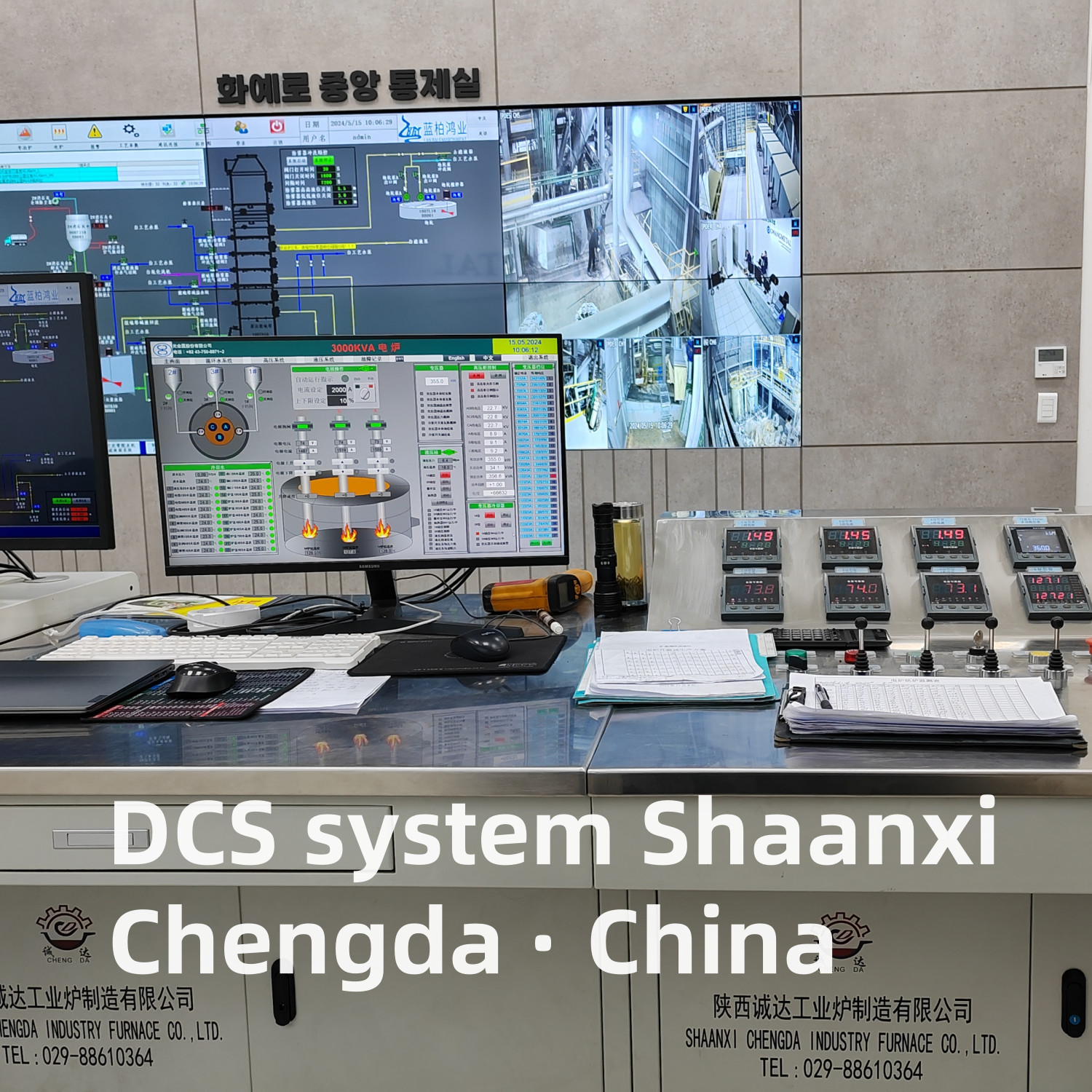

• Trình thị giác tập trung: Một giao diện HMI (Human-Machine Interface) thân thiện với người dùng hiển thị thời gian thực xu hướng dữ liệu, tình trạng thiết bị và báo động thông qua bảng điều khiển trực quan, cho phép các nhà khai thác theo dõi toàn bộ quy trình trong một cái nhìn.

2.Kiểm soát quy trình tự động

• Điều chỉnh nhiệt độ:
  • Sử dụngPID (Proportional-Integral-Derivative)hoặc các thuật toán điều khiển dựa trên mô hình tiên tiến để duy trì nhiệt độ hồ nóng chảy trong phạm vi chính xác (ví dụ: 1500 ≈ 1600 ° C cho sản xuất len đá).điện cực hiện tại) hoặc tốc độ cấp tự động để bù đắp cho biến động.
• Quản lý điện cực:
  • Tự động điều khiển nâng / hạ điện cực để duy trì chiều dài cung tối ưu, ngăn chặn mạch ngắn hoặc cung không ổn định. Giảm mài mòn điện cực và lãng phí năng lượng.
• Tự động hóa xử lý vật liệu:
  • Đồng bộ hóa việc cung cấp nguyên liệu thô (thông qua máy vận chuyển hoặc máy cấp viss) với nhu cầu nóng chảy, đảm bảo cung cấp nguyên liệu nhất quán.Tự động hóa các hoạt động khai thác dựa trên mức độ vật liệu nóng chảy và độ nhớt.
• Tối ưu hóa năng lượng:
  • Theo dõi tiêu thụ năng lượng trong thời gian thực và điều chỉnh các thông số hoạt động để giảm thiểu sử dụng năng lượng (ví dụ:chuyển sang công suất thấp hơn trong giờ cao điểm hoặc tối ưu hóa khoảng cách điện cực để sưởi ấm cung hiệu quả).

3.Chẩn đoán lỗi và khóa an toàn

• Bảo trì dự đoán:
  • Phân tích dữ liệu lịch sử và xu hướng thời gian thực để phát hiện các lỗi thiết bị tiềm ẩn (ví dụ: hao mòn lửa, suy thoái điện cực, trục trặc cảm biến) trước khi xảy ra.Gửi cảnh báo sớm cho các nhóm bảo trì, giảm thời gian ngừng hoạt động không dự kiến.
• Giao thức an toàn:
  • Thực hiện các interlock cho các kịch bản an toàn quan trọng, chẳng hạn như:
    • Tắt khẩn cấp nếu nhiệt độ / áp suất vượt quá giới hạn an toàn.
    • Tự động rút điện cực trong trường hợp mạch ngắn.
    • Phân biệt hệ thống khí / điện trong quá trình bảo trì.
  • Ghi lại các sự kiện an toàn và báo động cho mục đích tuân thủ và kiểm toán.

4.Đăng ký dữ liệu & Báo cáo

• Lưu trữ dữ liệu toàn diện: Ghi lại dữ liệu xử lý, trạng thái thiết bị và hành động của người vận hành ở các khoảng thời gian có thể cấu hình (ví dụ, tăng từ 1 giây đến 1 phút).
• Báo cáo có thể tùy chỉnh: Tạo báo cáo về các chỉ số hiệu suất chính (KPIs), bao gồm:
  • Tiêu thụ năng lượng trên mỗi tấn sản phẩm.
  • Hiệu quả sản xuất và sản lượng.
  • Sử dụng vật liệu và tỷ lệ chất thải.
  • Thời gian hoạt động và chi phí bảo trì thiết bị.
• Hỗ trợ tuân thủ: Giúp đáp ứng các yêu cầu về quy định (ví dụ: ISO 9001, tiêu chuẩn khí thải môi trường) bằng cách cung cấp hồ sơ chính xác, có thể kiểm toán.

5.Quản lý và tích hợp từ xa

• Truy cập từ xa: Cho phép các nhà khai thác giám sát và kiểm soát lò từ các vị trí bên ngoài trang web thông qua các mạng an toàn (ví dụ: VPN hoặc nền tảng dựa trên đám mây).
• Tích hợp hệ thống: Kết nối liền mạch với các hệ thống nhà máy khác, chẳng hạn như:
  • MES (Manufacturing Execution System): Để lập lịch sản xuất, quản lý hàng tồn kho và theo dõi đơn đặt hàng.
  • ERP (Kế hoạch tài nguyên doanh nghiệp): Đối với kế toán chi phí, mua sắm và quản lý chuỗi cung ứng.
  • Nền tảng IoT: Đối với phân tích tiên tiến, học máy và tối ưu hóa quy trình dựa trên AI.

Thông số kỹ thuật

Lợi ích

• Tăng hiệu quả: Giảm tiêu thụ năng lượng 5~15% và cải thiện hiệu suất sản xuất bằng cách tối ưu hóa các thông số quy trình.
• Tăng chất lượng sản phẩm: Giảm thiểu sự biến đổi quy trình, đảm bảo các tính chất sản phẩm nhất quán (ví dụ: đường kính sợi, dẫn nhiệt).
• Giảm thời gian nghỉ: Bảo trì dự đoán và chẩn đoán lỗi giảm thời gian ngừng hoạt động không được lên kế hoạch lên đến 30%.
• An toàn được cải thiện: Khóa an toàn tự động và điều khiển từ xa làm giảm thiểu sự tiếp xúc của người vận hành với các mối nguy hiểm.
• Tiết kiệm chi phí: Chi phí năng lượng, bảo trì và lao động thấp hơn, với ROI nhanh hơn (thường là 12-24 tháng).

Ứng dụng

• Sản xuất len khoáng sản: lò điện len đá, len thủy tinh và len rác.
• Nấu kim loại: lò điện cung (EAF), lò cảm ứng cho thép, nhôm và đồng.
• Vật liệu tiên tiến: Vật gốm, vật liệu tổng hợp và các quy trình nóng chảy lửa.

Tại sao chọn chúng tôi?

• Chuyên môn: Hơn 15 năm kinh nghiệm trong tự động hóa công nghiệp và tích hợp DCS cho các quy trình nhiệt độ cao.
• Tùy chỉnh: Các giải pháp phù hợp với loại lò, quy mô sản xuất và nhu cầu hoạt động cụ thể của bạn.
• Hỗ trợ: 24/7 hỗ trợ kỹ thuật, cài đặt tại chỗ, đào tạo và dịch vụ bảo trì.
• Đổi mới: Nghiên cứu và phát triển liên tục để tích hợp AI, học máy và IoT để điều khiển lò thông minh thế hệ tiếp theo.
