Tất cả sản phẩm
-
Syed Rashid Ahmed ButtShaanxi Chengda Industrial Furnace Co., Ltd đã hoàn thành việc đưa vào sử dụng lò cung điện, công nhân đã hợp tác cẩn thận với các kỹ sư Chengda để học và vận hành thiết bị,thể hiện tình bạn sâu sắc và hợp tác tuyệt vời giữa nhân dân Trung Quốc và Pakistan. -
AboubacarSau hơn 1 tháng sản xuất và gỡ lỗi,2 bộ thiết bị khoang lắng đọng khí khói trao đổi nhiệt đã được đưa vào hoạt động thành công ~ Tất cả nhân viên tham gia dự án đã làm việc chăm chỉ~ -
Ji-hwan.Xin gửi lời chúc mừng nồng nhiệt cho công ty sản xuất lò công nghiệp Shaanxi Chengda ở Hàn Quốc.Thiết bị lò nóng chảy kim loại quý của quận Bắc Chungcheong lắp đặt và sản xuất cẩn thận và đưa vào sử dụng nghiêm ngặt, mong đợi tương lai trong nhiều lĩnh vực hơn để đạt được sự hợp tác cùng có lợi cho cả hai bên!
Người liên hệ :
Du
Số điện thoại :
13991381852
Medium‑Low Carbon Ferromanganese Furnace---Large equipment
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Shaanxi Chengda |
| Chứng nhận | ISO 9001 |
| Số mô hình | Đàm phán dựa trên năng lực xử lý thiết bị |
| Số lượng đặt hàng tối thiểu | 1 đơn vị |
| Giá bán | The price will be negotiated based on the technical requirements and supply scope of Party A |
| chi tiết đóng gói | Thảo luận theo yêu cầu cụ thể của Bên A |
| Thời gian giao hàng | 2 tháng |
| Khả năng cung cấp | Hoàn thiện chuỗi cung ứng sản xuất, cung ứng đúng thời gian, đạt tiêu chuẩn chất lượng |
Thông tin chi tiết sản phẩm
| Làm nổi bật | medium-low carbon ferromanganese furnace,ferroalloy refining large equipment,ferromanganese furnace with warranty |
||
|---|---|---|---|
Mô tả sản phẩm

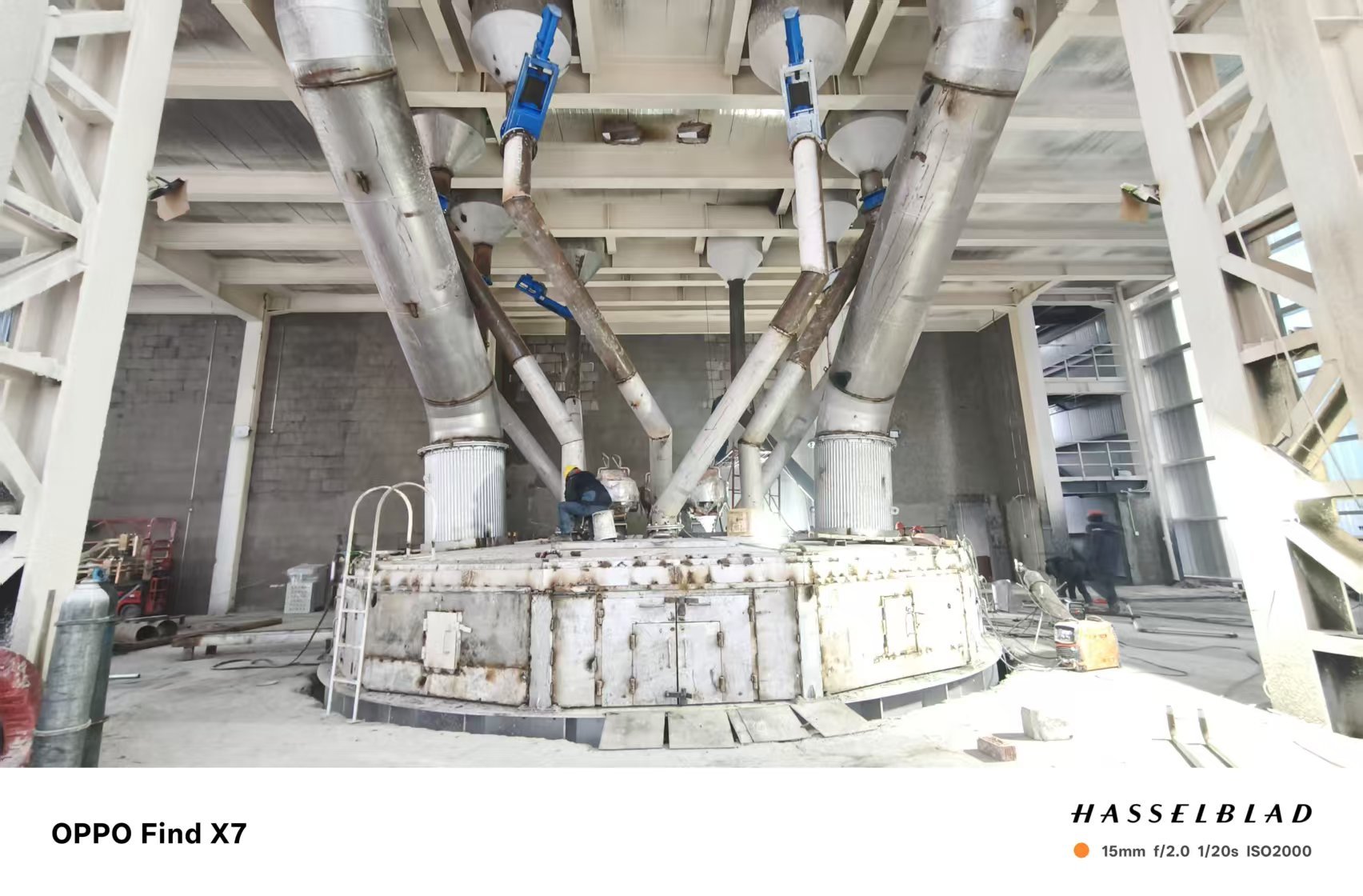

Introduction to Medium‑Low Carbon Ferromanganese Furnace
Medium‑low carbon ferromanganese (FeMn) furnaces are specialized submerged‑arc refining furnaces designed to produce medium‑carbon ferromanganese (MC‑FeMn, C ≤ 2.0%) and low‑carbon ferromanganese (LC‑FeMn, C ≤ 0.7%). They are core equipment for high‑purity ferroalloy production, widely used in high‑grade steelmaking (e.g., HSLA steel, stainless steel) to provide deoxidation, desulfurization, and alloying with controlled carbon.
1. Working Principle
The furnace operates on the silicothermic reduction & decarburization refining principle:
- Raw materials (manganese ore, silicomanganese alloy, high‑carbon ferromanganese, lime) are melted under submerged arc heating.
- Silicon in silicomanganese reduces manganese oxides; oxygen blowing or slag‑metal reactions oxidize excess carbon and impurities (Si, P) into slag.
- Strong electromagnetic stirring ensures uniform composition and efficient refining, yielding low‑carbon, high‑purity FeMn.
2. Main Structure
- Furnace Body: Cylindrical steel shell with high‑purity MgO‑C refractory lining (MgO > 85%) to resist high temperature and slag erosion.
- Electrode System: 3 graphite electrodes (φ400–600 mm) with automatic lifting; powered by a dedicated furnace transformer.
- Tilting Mechanism: Hydraulic tilting (max 45° for tapping, 15° for slagging) with 1°/s tilting speed.
- Power Supply: Rectifier‑transformer unit (3,000–10,000 kVA) providing stable submerged arc heating.
- Auxiliary Systems: Bottom gas stirring, top oxygen blowing, dust collection, and PLC‑based automatic control.
3. Typical Technical Parameters
| Parameter | Common Range | Typical 5,000 kVA Furnace |
|---|---|---|
| Transformer Capacity | 3,000–10,000 kVA | 5,000 kVA |
| Furnace Shell ID | φ5,000–6,500 mm | φ6,500 mm |
| Furnace Shell Height | 3,600–3,800 mm | 3,780 mm |
| Graphite Electrode Diameter | φ400–600 mm | φ500 mm |
| Max Tilting Angle | 45° (tap) / 15° (slag) | 45° / 15° |
| Tilting Speed | 0.8–1.2°/s | 1°/s |
| Smelting Cycle | 90–120 min/heat | ~100 min |
| Output per Heat | 3–5 t | ~3.7 t |
| Daily Output | 40–60 t | ~52 t |
| Annual Capacity | 12,000–25,000 t | ~24,900 |
| Unit Power Consumption | 550–1,400 kWh/t | 570–670 kWh/t |
| Raw Material Consumption | 2.4–3.2 t/t product | ~3.0 t/t |
| Refining Temperature | 1,600–1,800°C | 1,700°C |
4. Product Specifications
| Grade | Mn (%) | C (%) | Si (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| Medium‑Carbon FeMn | 75–80 | ≤2.0 | ≤2.0 | ≤0.12 | ≤0.02 |
| Low‑Carbon FeMn | 80–85 | ≤0.7 | ≤1.5 | ≤0.10 | ≤0.02 |
5. Key Advantages
- High Purity: Low carbon and impurity levels meet strict steelmaking standards.
- High Efficiency: Short smelting cycle, high manganese yield (>90%).
- Low Consumption: Optimized power and raw material usage; advanced furnaces reach ≤600 kWh/t文山壮族苗族自治州人民政府.
- Stable Operation: PLC control ensures consistent quality and low electrode consumption.
- Environmental Friendly: Efficient dust collection and waste heat recovery reduce emissions.
6. Typical Smelting Process
- Pre‑treatment: Furnace patching, raw material preparation & drying.
- Charging: Batch feeding of manganese ore, silicomanganese, lime, and high‑carbon FeMn.
- Melting & Reduction: Submerged arc heating melts charge; silicon reduces MnO.
- Decarburization & Refining: Oxygen blowing and slag adjustment remove C, Si, P.
- Tapping & Casting: Tilt furnace to tap; cast into ingots or granules.
7. Application
- Steelmaking: Additive for HSLA steel, stainless steel, bearing steel, and die steel to improve strength, toughness, and corrosion resistance.
- Foundry: Enhances hardness and wear resistance in cast iron.
Sản phẩm khuyến cáo
